3 说明

CD405xB 模拟多路复用器和多路信号分离器是数字控制的模拟开关，具有低接通阻抗和极低的关断漏电流。这些多路复用器电路在整个 VDD – VSS 和 VDD – VEE 电源电压范围内，消耗的静态功率极低，而不受控制信号的逻辑状态影响。

封装信息
器件型号封装 (1)封装尺寸(2)
CD405xBJ（CDIP、16）19.50mm × 6.92mm
N（PDIP、16）19.3mm × 9.4mm
D（SOIC，16）9.9mm × 3.9mm
NS（SOP，16）10.2mm × 7.8mm
PW（TSSOP，16）5mm × 6.4mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

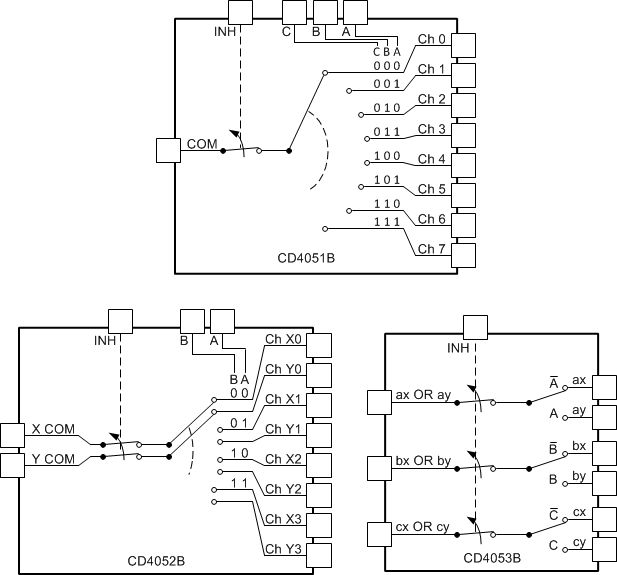

CD4051B CD4052B CD4053B CD4051B 的功能图CD4051B 的功能图
