6.3.5.1 魔术包结构

当配置为进行魔术包检测时，DP83825I 会扫描所有寻址到节点的传入帧，以便检查该等帧是否具有特定的数据序列。符合相应序列的帧即为魔术包帧。

此外，魔术包帧必须满足所选局域网技术的基本要求，例如：源地址、目标地址（可以为接收站的 IEEE 地址或广播地址）以及 CRC。

特定的魔术包序列包含 16 个不间断重复的节点 MAC 地址，如果启用了安全功能，还需要输入安全密码。该序列可以位于数据包的任何位置，但必须先于同步流。同步流的定义是 6 字节的 0xFF。

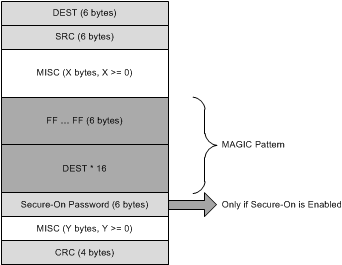

DP83825I 魔术包结构图 6-1 魔术包结构
