在 BQ79616 菊花链通信结构中，MSPM0 通过 UART 直接与 BQ79616 基底器件通信，而 BA79616 基底器件通过菊花链与 BQ79616 堆栈器件通信。

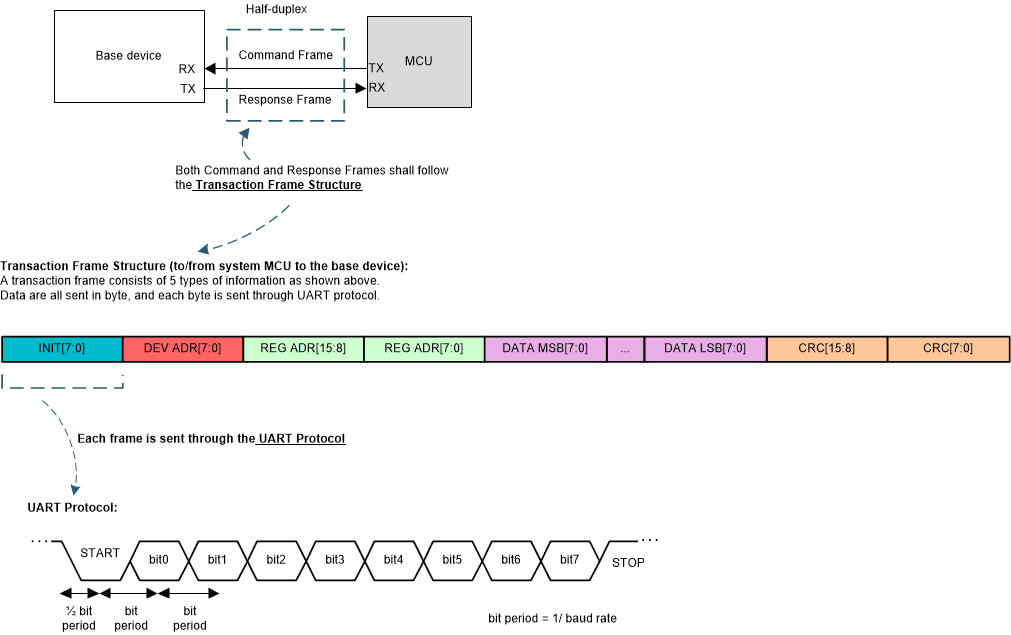

在 MSPM0 和 BQ79616 之间传输的数据结构如图 3-2 所示，每个字节均以标准 UART 协议传输，UART 波特率为 1MHz。数据结构的定义如下：

• 帧初始化（INIT，1 字节）
• 器件地址（DEV ADR，1 字节）
• 寄存器地址（REG ADR，2 字节）
• 数据（DATA，各种字节长度）
• 循环冗余校验（CRC，2 字节）

DIR0_ADDR 和 DIR1_ADDR 是两个 6 位器件地址寄存器，这两个寄存器用于识别通过菊花链连接的不同 BQ79616 器件。在系统初始化期间，MSPM0 执行 BQ79616 自动寻址功能，基底器件的地址为 0，堆栈器件的地址从 1 开始并以 1 递增，BQ79616 总数量最多可为 64 个。为了提高通信稳健性，菊花链通过 COMH COML 差分电压信号传输位。电压电平的定义如图 3-3 所示。

菊花链使用 13 位二进制编码来传输一个字节的数据，其内容与基底器件发送或接收的 UART 字节一一对应。数据结构的定义如图 3-4 所示。

• 前导码（半位）
• SYNC [1:0]
• 帧起始（1 位）
• 数据 [7:0]
• 字节错误 BERR（1 位）
• 后同步码（半位）

根据 UART 和菊花链通信协议，MSPM0 和 BQ79616 堆栈器件之间的通信可以支持表 3-2 中所示的功能。
