9 THVD2410 电容结果

THVD2410 具有与 THVD1400 相同的设置，展示了在每个电容测试中触发空闲失效防护。当从发送模式切换到接收模式时，THVD2410 进入空闲失效防护状态 10µs。图 9-1 和图 9-2 展示了在 50pF 和 1000pF 条件下具有相同的失效防护时间。这些结果在单端和差分电容中是一致的。

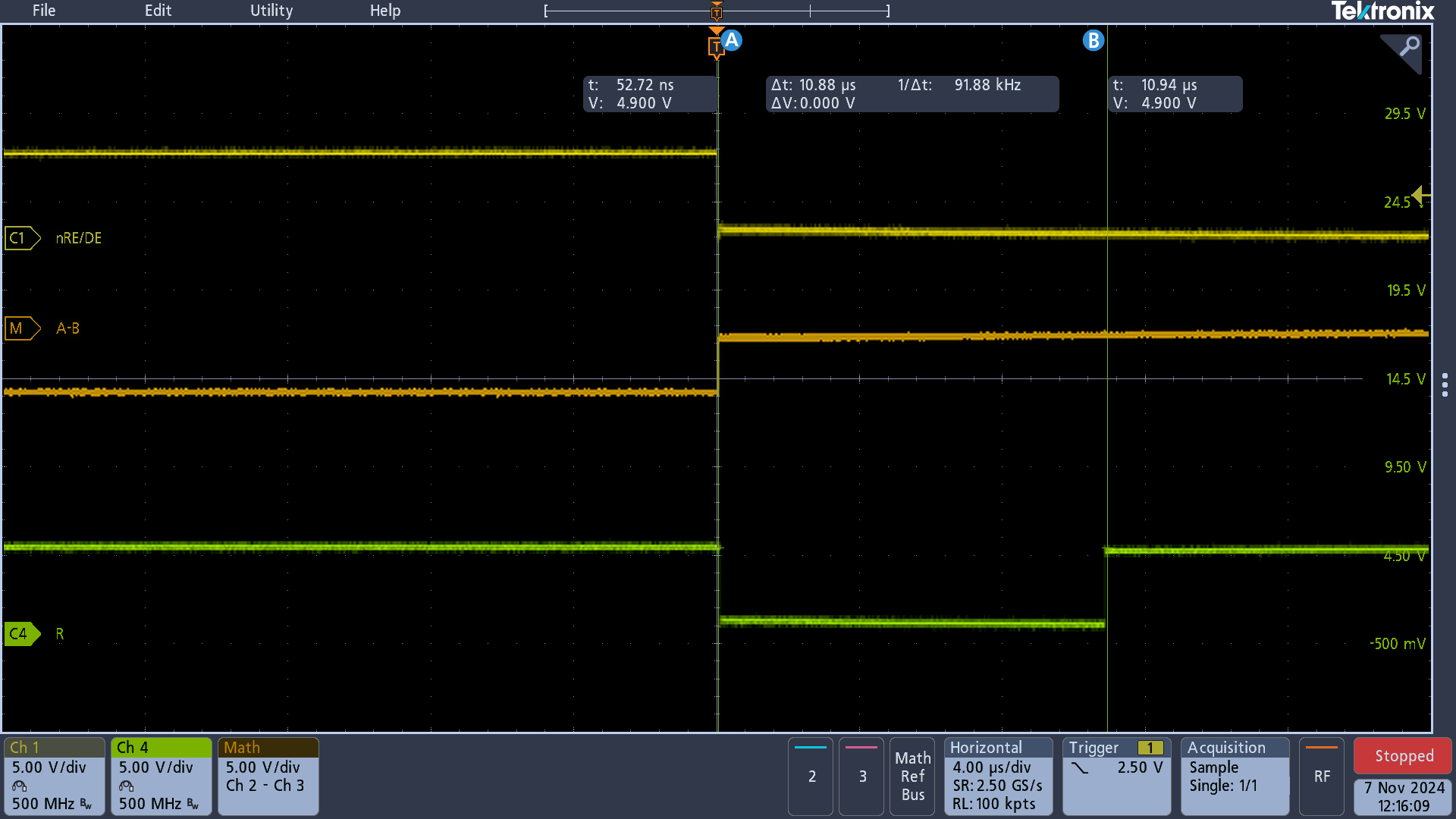

图 9-1 THVD2410 50pF 单端电容

图 9-2 THVD2410 1000pF 单端电容

由于总线差分电压进入 V_{TH_FSH} 范围的时间足够长，因此 THVD2410 进入空闲失效防护模式。

表 9-1 THVD2410 失效防护结果

	电容
	50pF	100pF	220pF	330pF	470pF	570pF	760pF	860pF	1000pF
单端干扰时间 (µs)	10.56	10.67	10.63	10.69	10.65	10.71	10.63	10.65	10.69
单端压降 (V)	0.60	0.69	0.65	0.64	0.73	0.65	0.48	0.61	0.64
差分干扰时间 (µs)	10.67	10.76	10.71	10.65	10.67	10.71	10.67	10.68	10.77
差分压降 (V)	0.56	0.73	0.72	0.63	0.68	0.56	0.69	0.77	0.65
