10 压降权变措施

如果 RXD 线路上的压降导致系统出现问题，有多种方法可以解决该压降。

• 主要权变措施是用 TXD 线路上的高电压结束最后一次传输。这将消除 RXD 线路上的压降。在前面讨论的各种测试中，在 TXD 线路上模拟了 0V 低电压。当 TXD 线保持电压高电平时，THVD1400 和 THVD2410 都不存在压降，如图 10-1 和图 10-2 中所示。

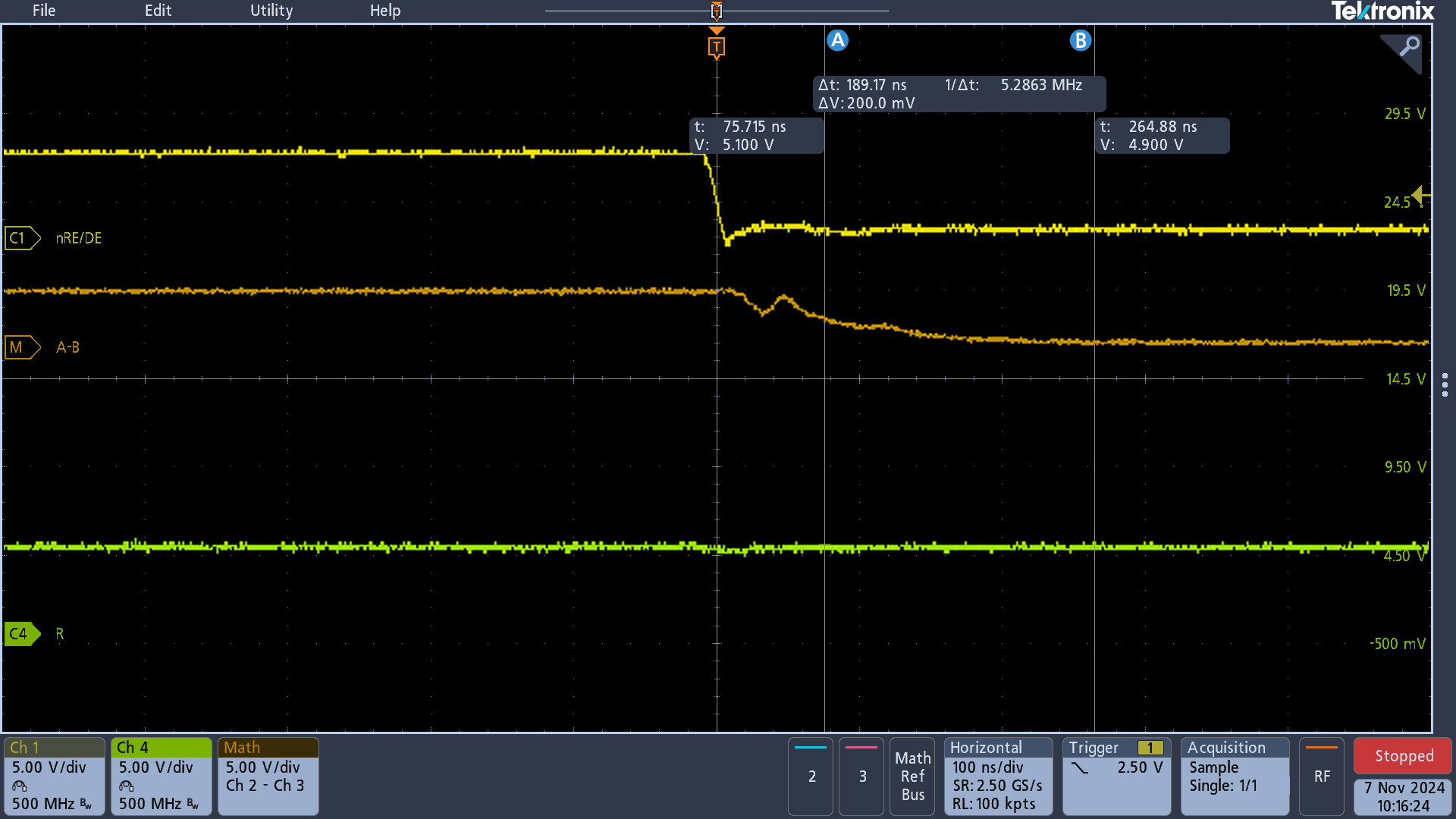

图 10-1 THVD1400 1000pF TXD 高电平

图 10-2 THVD2410 1000pF TXD 高电平

将最后一个 TXD 位保持为高电平适用于 THVD1400 和 THVD2410 的单端和差分电容设置。此权变措施也适用于 RXD 线路上由于高电容而出现压降的大多数 RS-485 器件。

图 10-3 DE 和 RE 短接，D=高电平

• 另一种权变措施是使用 MCU 单独控制 nRE 和 DE 引脚。可以在各种模式之间关闭和打开 nRE 和 DE（存在轻微的延迟），而不是将它们短接在一起，以便总线有足够的时间放电。这样，电容器就可以在收发器开始读取总线之前完全放电。
• 最后，如果特定系统不能采用其他方法，则需要尽可能减小总线上的电容，以缩短 RXD 压降时间。需要移除不必要的滤波电容器或其他电容元件。
