8 THVD1400 电容结果

在上述设置和条件下，可以显示测试电容最高和最低的波形。表 8-1 列出了 D 保持为 0V 时所有单端和差分电容的压降时间。

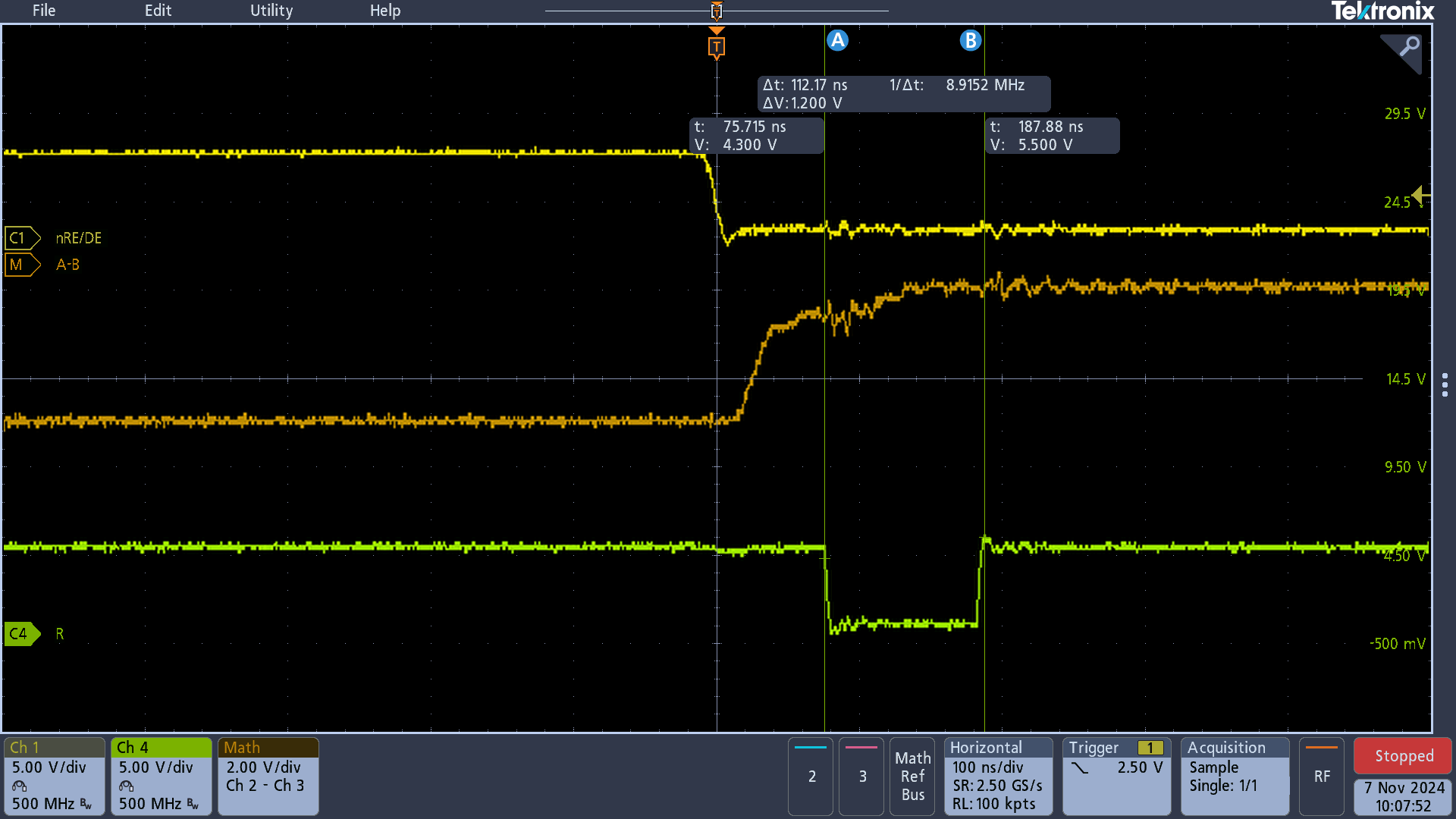

对于 50pF 单端电容，图 8-1 展示了黄色 nRE/DE 线路从发送切换到接收。橙色 A-B 线展示了差分总线由于 RC 常数而逐渐拉至高电压。因此，R 引脚的压降持续 112ns。

THVD1400 50pF 单端电容图 8-1 THVD1400 50pF 单端电容

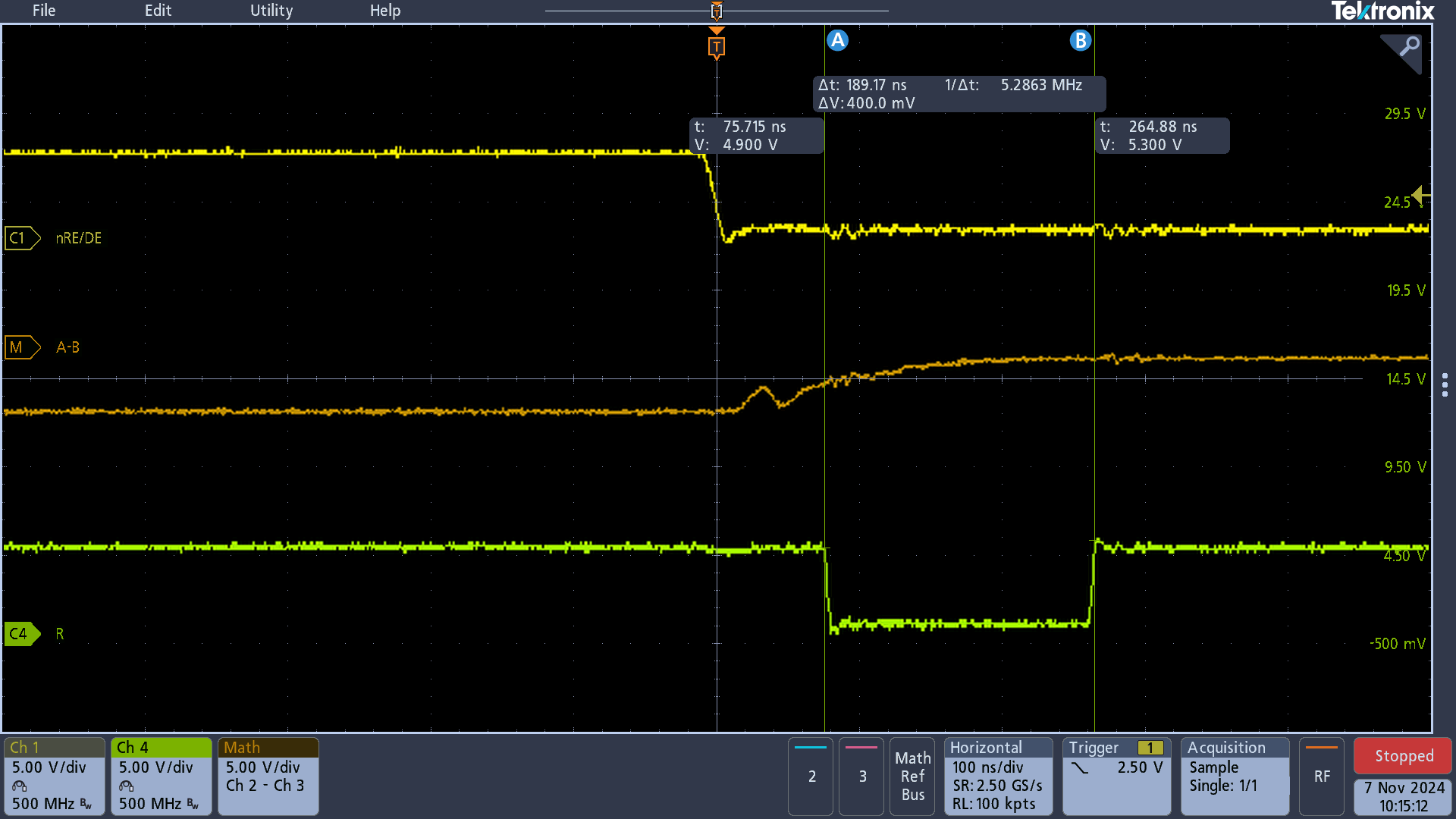

图 8-2 展示，当总线上有 1000pF 单端电容时，可以看到 189ns 的较长压降。A-B 总线需要更多的时间才能达到稳定的电压值。

THVD1400 1000pF 单端电容图 8-2 THVD1400 1000pF 单端电容

对于 50pF 的差分电容，压降持续 114ns，如图 8-3 所示。

THVD1400 50pF 差分电容图 8-3 THVD1400 50pF 差分电容

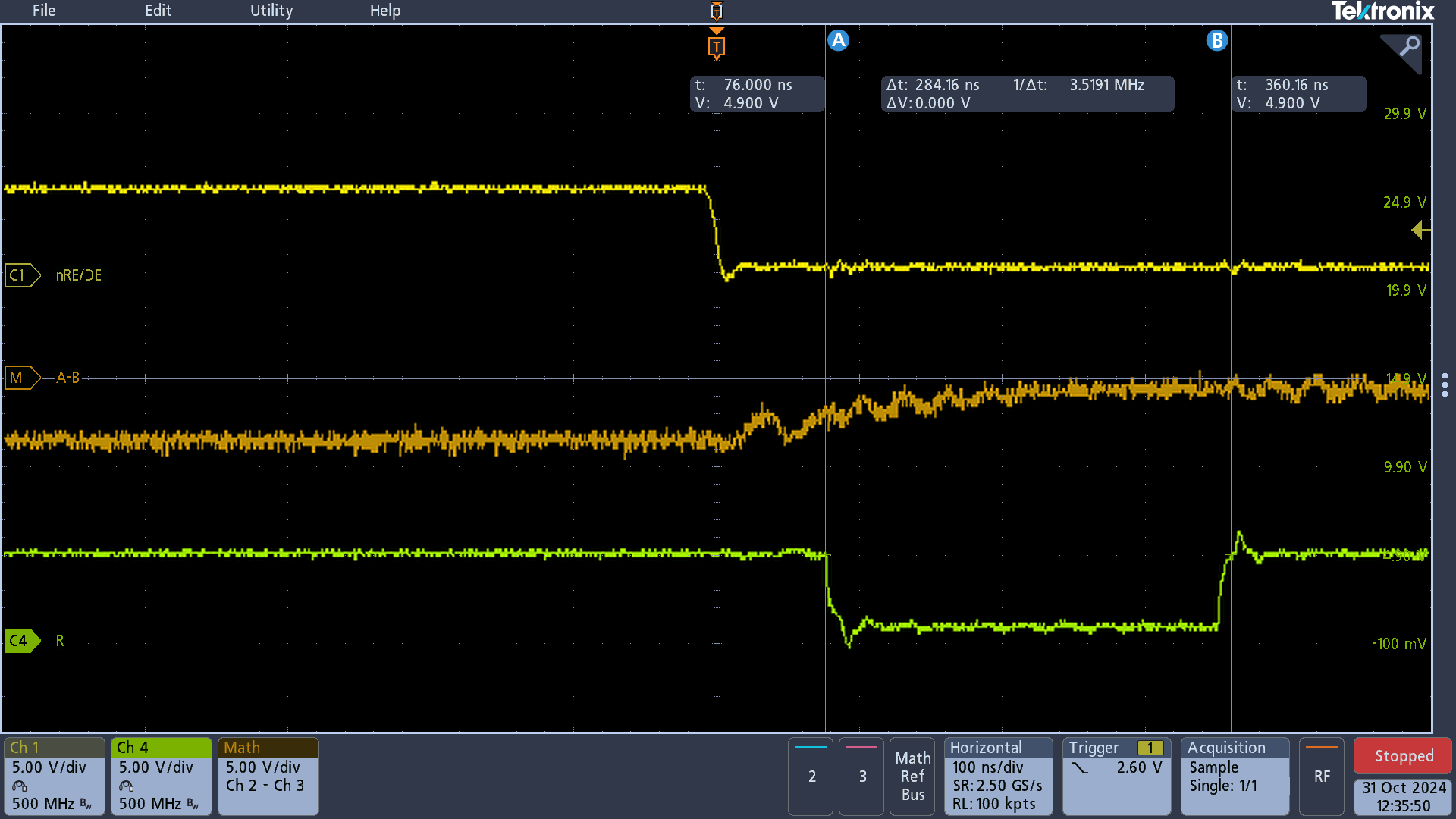

对于 1000pF 的差分电容，压降持续 284ns，如图 8-4 所示。同样，可以看到 A-B 总线需要更多时间才能达到高电压。因此，压降周期会更长。

THVD1400 1000pF 差分电容图 8-4 THVD1400 1000pF 差分电容

表 8-1 展示了当总线上的电容增加时，压降时间会增加。

表 8-1 THVD1400 干扰结果
电容
50pF100pF220pF330pF470pF570pF760pF860pF1000pF
单端干扰时间 (ns)112121141147159166172181189
单端压降 (V)0.600.730.690.820.650.720.640.520.61
差分干扰时间 (ns)114124140156184193211249284
差分压降 (V)0.430.390.260.470.300.510.430.480.44
