3 可选强制 PWM/PSM 运行

电池供电的应用需要降压转换器以在轻负载条件下提供高效率，从而降低功耗并确保电池长时间运行。因此，许多降压转换器实施节能模式 (PSM) 运行，这种运行方式可在轻负载条件下自动降低开关频率。然而，开关频率降低会增加输出电压纹波。对于某些敏感负载，较高的输出电压纹波幅度以及较低的开关频率可能是不可接受的。

TPS62866 的控制寄存器中提供了一个启用 FPWM 模式 位。启用该位将强制进入 PWM 模式运行，以实现更小的输出电压纹波。图 3-2 显示了 TPS62866 效率曲线差异，而图 3-2 显示了输出纹波差异。TPS62866 的 4µA IQ 为许多便携式应用提供了较高的轻负载效率。

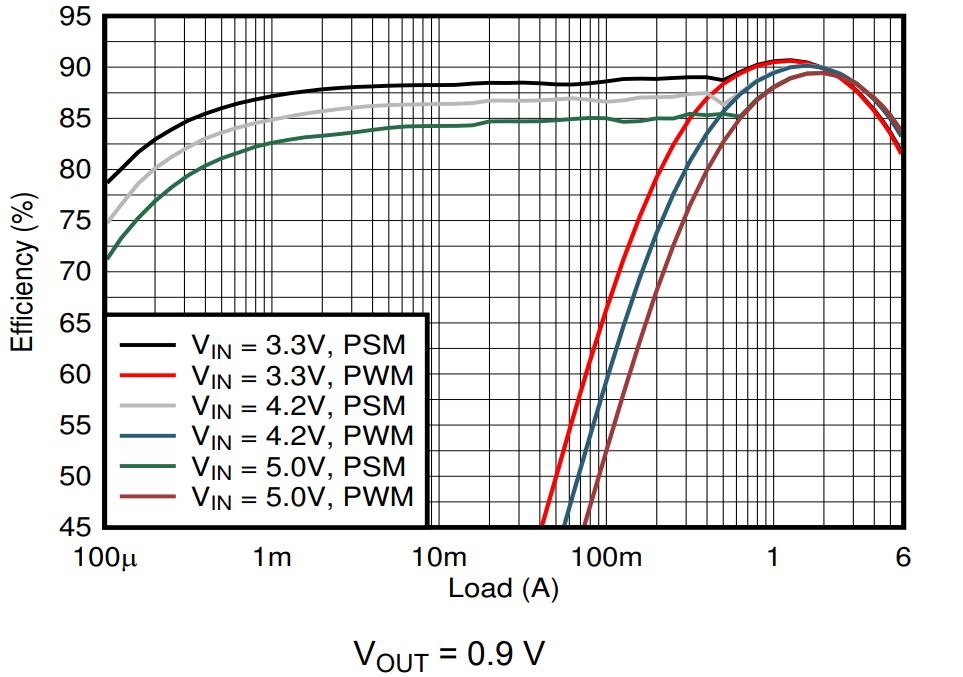

GUID-20210503-CA0I-ZTV2-CTFL-XSCHFDDFJNK6-low.png图 3-1 TPS62866 节能模式和强制 PWM 模式下效率与负载电流间的关系
GUID-20210503-CA0I-PSZP-NVWW-XZW1LKDV5CXT-low.png图 3-2 TPS62866 采用节能模式（左）和采用强制 PWM 模式（右）时的输出电压纹波

运行条件：VIN=3.3V，Vout=0.9V 且 Iout= 100mA
