2.7 基准测试结果

采集完所有数据后，评估结果是否有意义，并尽可能找到不一致的原因。理想情况下，根据初步设计阶段中计算的阈值界限，所有数据都在预期测量范围内。可以在类似于图 2-20 的图中评估此类数据。

图 2-20 可接受的测量范围

图 2-21 显示了三个电路板累积的结果，每个电路板都有一个基于 DRV5033FA 的翘板开关、一个基于 DRV5033AJ 的翘板开关和一个基于 DRV5033ZE 的翘板开关。每个翘板都有两个霍尔效应开关。请注意，一些测量阈值不在计算器工具建议的界限内。当只考虑霍尔效应开关变化和温度漂移，并且 PCB 和翘板开关结构的公差较为宽松时，预计会发生这种情况。当 x、y 和 z 的合理偏移为 0.5mm 时，重新计算 BOP 最大阈值后，请注意记录的测量不会过于不合理。误差源 部分探讨了各种误差源，并尝试对其影响进行量化。

GUID-20211221-SS0I-NDDL-VXCF-B0ZPQJVKQ2CH-low.png图 2-21 基准测试结果与理想期望之间的关系

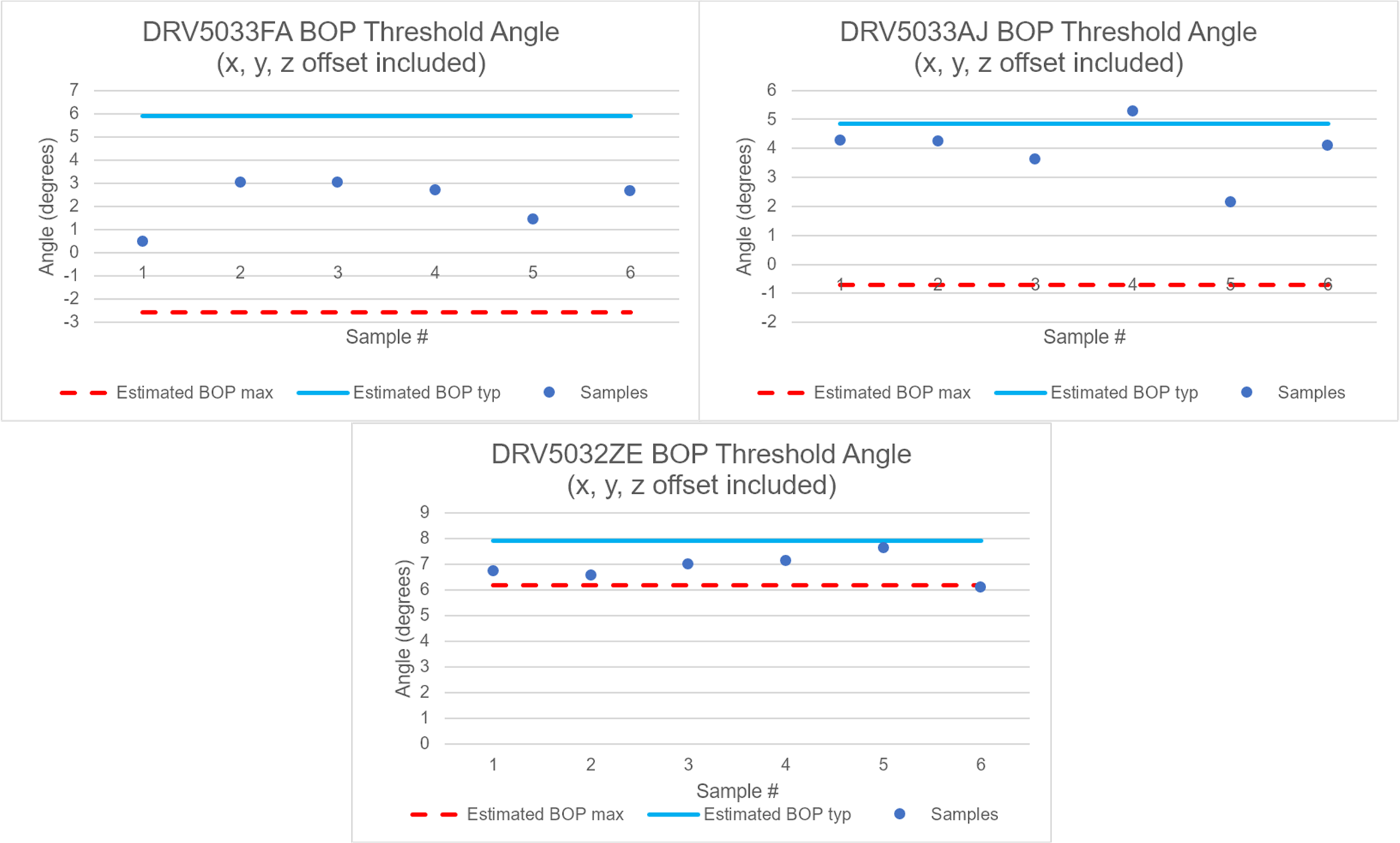

GUID-20211221-SS0I-XNMW-W990-QCM5Z8MXVHG6-low.png图 2-22 基准测试结果与包含偏移的界限之间的关系
