3.2 对非标准 I2S 和 LJF 总线格式的支持

TLV320ADCx120 和 PCMx120-Q1 器件还可以通过以下寄存器中的可配置选项，支持非标准 I2S 和 LJF 总线格式：

  • BCLK_POL（第 0 页，ASI_CFG0 寄存器 0x07，位 2）
  • TX_EDGE（第 0 页，ASI_CFG0 寄存器 0x07，位 1）
  • FSYNC_POL（第 0 页，ASI_CFG0 寄存器 0x07，位 3）
  • TX_OFFSET（第 0 页，ASI_CFG1 寄存器 0x08，位 4-0）
  • INV_BCLK_FOR_FSYNC（第 0 页，CLK_SRC 寄存器 0x16，位 1）

图 3-3 和图 3-4 描述了使用以下寄存器设置可以实现的非标准 I2S 和 LJF 总线格式的示例：

  • BCLK_POL（第 0 页，ASI_CFG0 寄存器 0x07，位 2）= 1
  • TX_EDGE（第 0 页，ASI_CFG0 寄存器 0x07，位 1）= 1

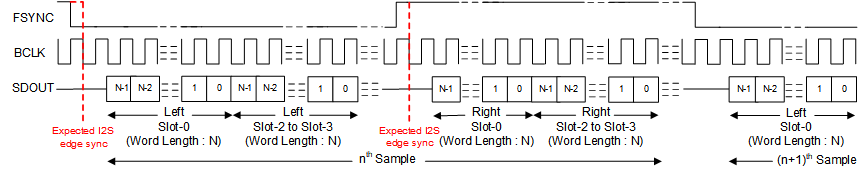

GUID-203E80C9-DBE2-483B-883F-03CEC5EDA62A-low.gif图 3-3 控制器模式下的自定义 I2S 格式 (TX_OFFSET = 0)
GUID-F2C10A55-5085-4A9D-AA1D-0434EA3E4DEE-low.gif图 3-4 控制器模式下的自定义 LJF 格式 (TX_OFFSET = 0)
