ZHCABA5 September   2020 LMX2820



  1.   摘要
  2.   商标
  3. 1 跳频概述
  4. 2 集成 VCO 概述
    1. 2.1 片上集成 VCO 结构
    2. 2.2 VCO 校准的可靠性和一致性
  5. 3合成器锁定时间的组成部分
    1. 3.1 写入时间
    2. 3.2 VCO 校准时间
    3. 3.3 模拟稳定时间
  6. 4利用 LMX2820 缩短 VCO 校准时间
    1. 4.1 利用部分辅助方法改善 LMX2820 VCO 校准
    2. 4.2 缩短 VCO 校准时间的完全辅助方法
    3. 4.3 即时校准 – 实现超快 VCO 校准的终极选择
  7. 5结论
  8. 6参考文献

4 利用 LMX2820 缩短 VCO 校准时间

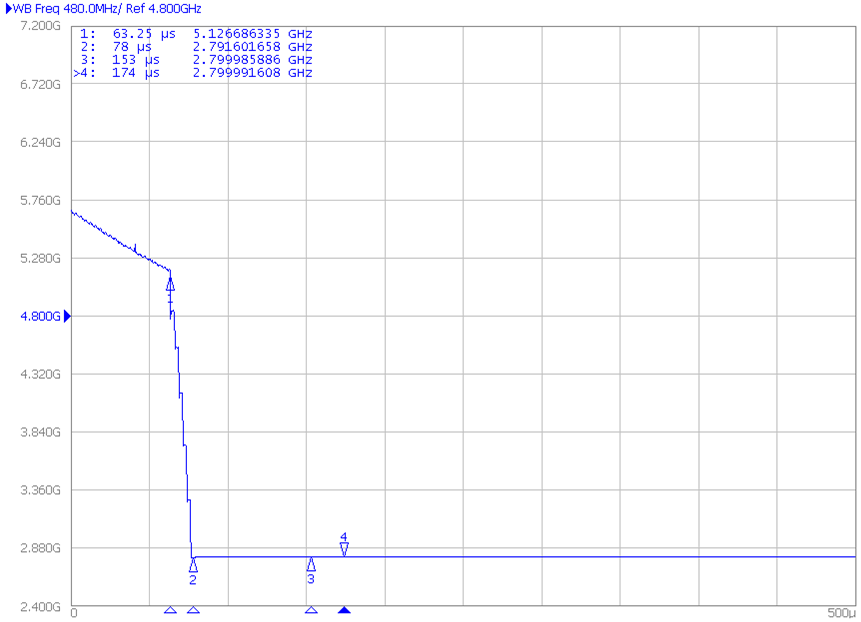

在图 4-1 中，我们可以看到在使用任何增强功能之前，原始的无辅助校准时间为 153 μs。德州仪器 (TI) 的 LMX2820 合成器具有多项增强功能，可实现快速开关时间。

GUID-20200906-CA0I-SH95-RPVQ-XKR0M4RDJ0QG-low.gif图 4-1 LMX2820 无辅助锁定时间
