2.1 片上集成 VCO 结构

如今，由于成本、尺寸、宽带频率范围和性能等原因，采用片上集成 VCO 技术的 PLL 已很常见。为了在保持良好相位噪声性能的同时实现出色的宽带性能，通常的做法是使用一系列开关电容器和电感器。

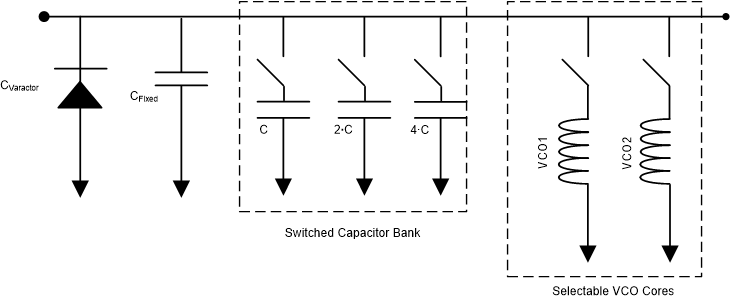

GUID-20200728-CA0I-XTWJ-6X4D-LBRKH8K3WVZW-low.gif图 2-1 片上 VCO 的简化振荡电路.
对于这个特定示例，有 8 种电容器组合和 2 种电感器组合，可以实现 16 个可能的频段，如图 2-2 所示。

GUID-20200728-CA0I-KHZH-2FVT-HCVFJM7KH5VL-low.gif图 2-2 频段.

现代合成器通常具有更多的电容器和电感器。例如，LMX2820 器件的电容器组中具有 8 个 VCO 内核和 192 个不同的值，一共可创建 1536 个频段。这些频段之间存在重叠，可适应温漂和工艺变化。除此之外，还有一个随频率和温度的变化而变化的内部幅度设置。总之，VCO 校准要确定的三个关键参数是：

  • VCO_ CORE：这是对频段影响很大的电感器选项

  • VCO_CAPCODE：这是可改变频段的电容器组设置

  • VCO_DACISET：这是优化相位噪声的幅度设置

VCO 校准的目的是为这三个参数找到合适的值。当需要改变频率时，可通过可编程串行命令来激活校准操作。
