4.3 即时校准 – 实现超快 VCO 校准的终极选择

LMX2820 引入了即时校准，是对完全辅助校准的全新升级。利用这种即时校准，无需太多编程和设置开销即可获得同样快速的 VCO 校准结果。这集结了多项优势。

  1. CAPCODE、CORE 和 DACISET 的校准值在相同频率下始终相同，从而提供一致的性能。此处假设没有移除器件的电源，并且有一个需要校准的初始设置例程。

  2. VCO 校准时间可以减少到 5 μs 以下，并且不会影响性能或可靠性。

  3. LMX2820 具有双缓冲（影子寄存器），它不仅简化了开关频率，而且一次将所有寄存器设置应用到新频率，这样 VCO 调谐电压就不会满贯到错误的值

使用初始设置条件测量了许多不同的情况，如图 4-2 所示。VCO 频率、分频器和 INSTCAL_FNUM 值已更改，但其他条件相同。将 FCAL_INSTCAL_DLY 设置为 250，这使得 VCO 校准时间持续 2.5 μs。

GUID-20200827-CA0I-2HC0-DC5M-5JNLW6XFSBZW-low.gif图 4-2 TICSPro 设置

其余的锁定时间归结于环路的模拟稳定时间。测量了模拟校准开始时的频率误差 (Δf)，并使用 LD 引脚输出测量了锁定时间，结果记录在表 4-2 中。

表 4-2 锁定时间测量
输出频率 (MHz)VCO 频率 (MHz)输出分频器dF (MHz)锁定时间 (μs)
FstartFstopFstartFstopDivStartDivEnd
5600600056006000116.711.8
60005063600010126120.59.8
560060535600605311-3.29.7
6053560060535600111.410.9
559560281119060282114.512.2
60285595602811190122.29.5
280056001120011200420.911.9
560028001120011200242.210.8

环路滤波器会影响环路的模拟稳定时间，并会产生一定的影响。

GUID-20200827-CA0I-THFF-WXM3-LMWCK3VG0TLM-low.gif图 4-3 环路滤波器配置

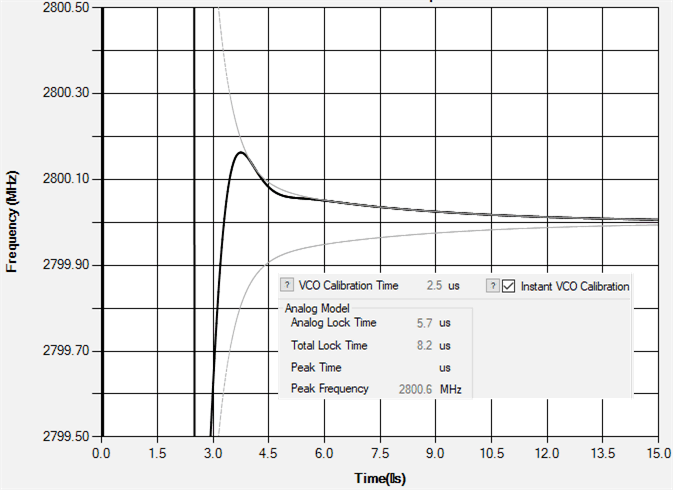

GUID-20200827-CA0I-NVLR-7PJJ-CXD9GLX3CKGB-low.gif图 4-4 锁定时间仿真

GUID-20200906-CA0I-N3K0-Q0PD-ZWJ2RSMWRX2Z-low.gif图 4-5 利用 LMX2820 进行宽跨度即时校准.

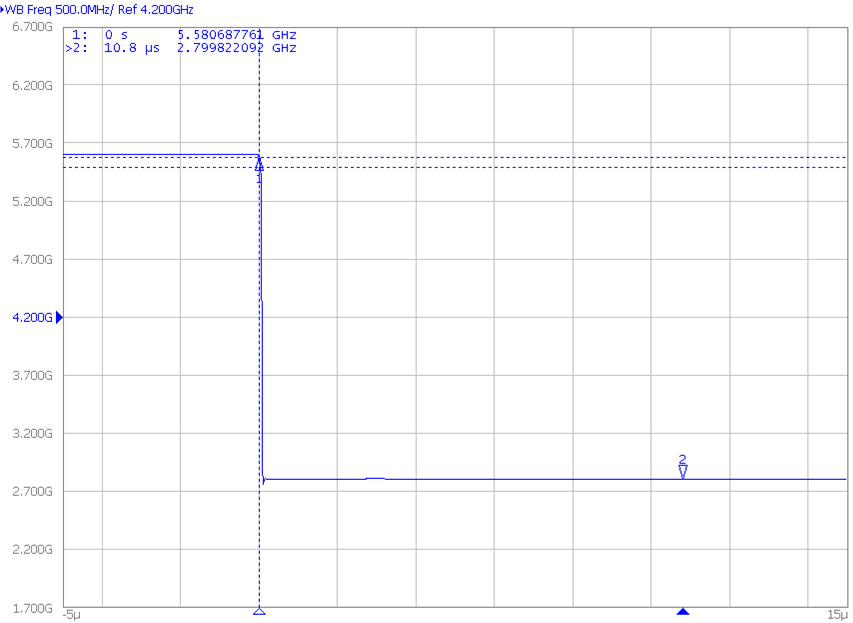

GUID-20200906-CA0I-MQ4J-HTNJ-QWG1PHNVB8FW-low.gif图 4-6 利用 LMX2820 进行窄跨度即时校准.

图 4-6 显示，在 10.8 μs 处（锁定检测引脚指示锁定的位置），频率略微偏离了大约 30 kHz。有一条长尾表明它逐渐稳定到这一点，有时可以通过将电容器类型从 X7R 更改为 C0G 来实现改进（不过还没有尝试这一做法）。在图 4-4 中，测量了校准后的频率误差，使用了 30 kHz 的稳定容差，并且仿真结果显示为 8.2 μs，而实际测量结果为 10.8 μs。在任何情况下，无论使用何种测量技术或电容器类型，该锁定时间都飞快地流逝。
