9.2 如何在 Wireshark 上查看 DNS 流量

如果将 MCU 器件和 PC 连接到以太网交换机，则将无法在 Wireshark 上查看 DNS 流量。原因是 DNS 流量位于 DNS 服务器和器件之间。交换机不会将流量路由到运行 Wireshark 的 PC 上。若想查看 DNS 流量，您要么必须有一个以太网集线器，以将网络上的所有流量传播到连接它的所有端口，要么需要将以太网交换机配置为“端口镜像”。如今，很难找到以太网集线器这种设备。容易找到的是智能交换机，可以将其配置为“端口镜像”。图 9-2 显示了在何处将连接交换机端口 2 的 EK-TM4C1294XL 镜像到连接 PC 的端口 1。利用端口镜像，进出端口 2 的所有流量都将被端口 1 上的 Wireshark 监视。请查阅交换机或路由器的数据表，了解如何配置端口镜像。

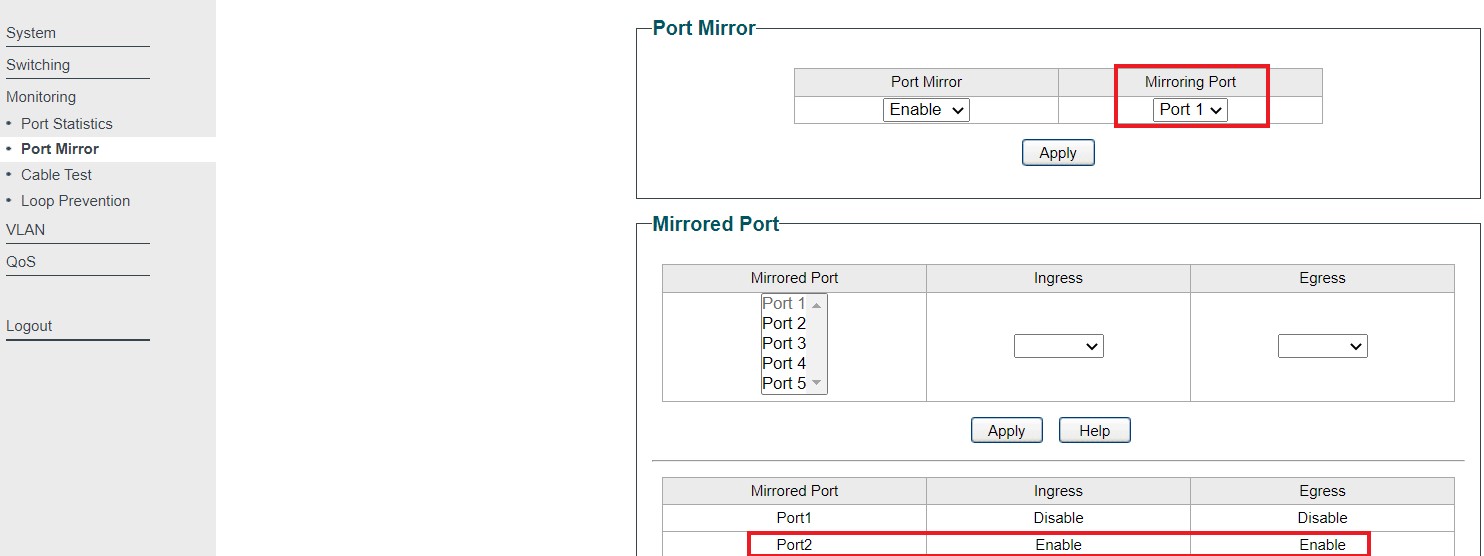

GUID-20210329-CA0I-BMJF-LF6M-Z89DLPQHVW29-low.jpg图 9-2 端口镜像
