7.1 运行 enet_udpecho_server_tirtos 示例

SocketTest 工具将在 PC 上作为客户端运行。确保 PC 连接到与 EK-TM4C1294XL 具有相同子网掩码的网络。

按照图 7-1 中所示的步骤设置 SocketTest：

  1. 转到“Udp”选项卡。
  2. 输入 PC 的 IP 地址和端口号 23，然后按下“Start Listening”按钮。服务器 IP 地址应为运行 SocketTest 的 PC 的地址。若要查找 PC 在网络中的 IP 地址，可以使用 Windows 的 ipconfig 命令。打开一个 Windows 命令窗口，在提示符下键入“ipconfig”，然后将能看到分配给 PC 的 IP 地址。请注意，在 SocketTest 中，无论 PC 是实际的服务器还是客户端，服务器地址字段都将是 PC 的地址。SocketTest 只监听指定地址的任何传入数据。
  3. 在“IP Address for Client”中输入 MCU 的 IP 地址。分配给 MCU 的 IP 地址显示在 CCS“Console”窗口中。
  4. 转到“Message”（消息）字段并输入一些消息，然后点击“Send”（发送）按钮。
  5. 查看 SocketTest 中的对话字段。

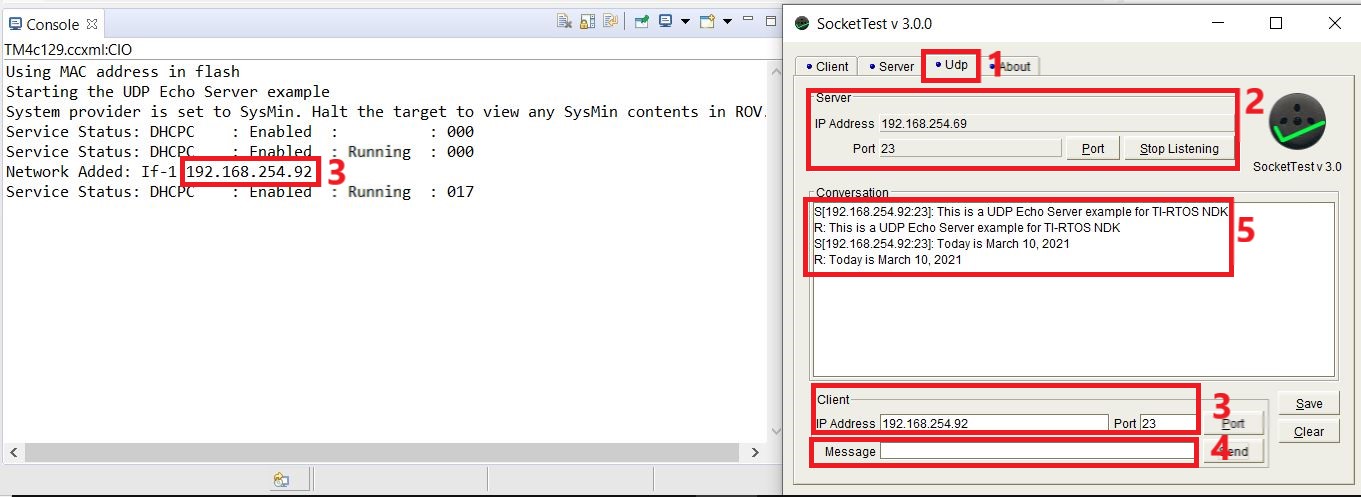

GUID-20210329-CA0I-MJ8Q-CF16-M0BSCDZRF1M5-low.jpg图 7-1 Enet_udpecho_server_tirtos 输出

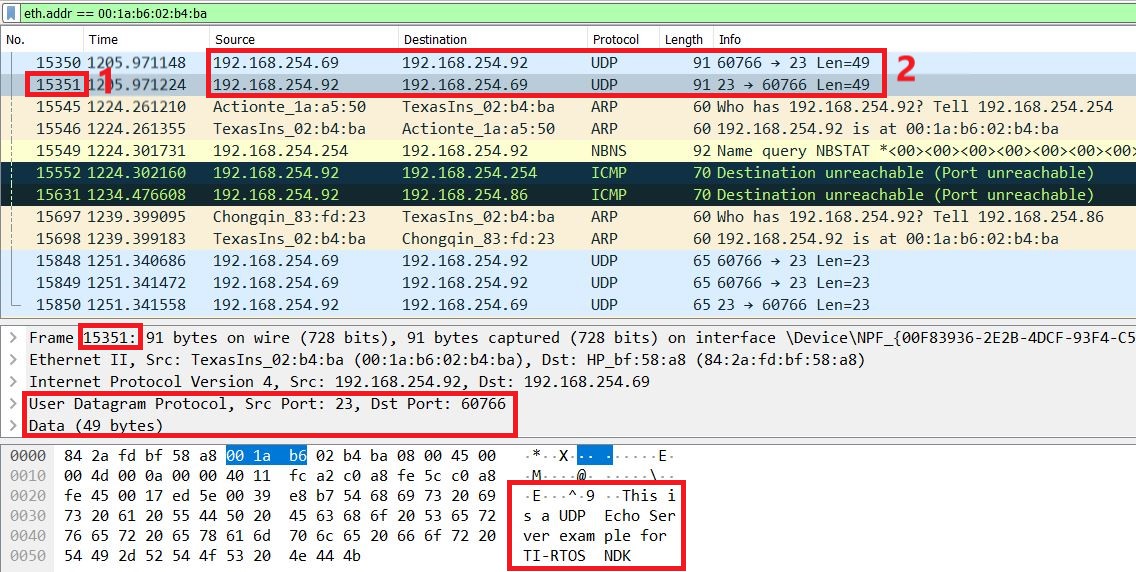

检查图 7-2 中 Wireshark 捕获的 UDP 流量。

  1. 帧号 15351 是从服务器（IP 地址 192.168.254.92）到客户端（IP 地址 192.168.254.69）的第一个回传消息。
  2. 长度为 49 字节，如果我们数一下消息“This is a UDP Echo Server example for TI-RTOS NDK\n\r”的长度，就不会感到奇怪了。另外，看一下端口号。PC（客户端）的端口号是 60766，而 MCU（服务器）的端口号是 23。60766 与图 7-2 中输入的内容不同，原因是客户端从未显式选择要绑定到的 UDP 端口。客户端的栈只是选择一个当前可用的 UDP 端口来隐式绑定发送的 UDP 套接字，这个端口每次都可能不同。但是，在 MCU 上运行的 NDK 栈配置为绑定到端口 23。
GUID-20210329-CA0I-TPHG-J2CW-4B7S18WP2LZF-low.jpg图 7-2 Enet_udpecho_server_tirtos 的服务器到客户端 Wireshark 捕获
