8.6 运行 enet_httpServer_tirtos 示例

如果您要创建自有网络内容或加载并运行现有示例，请重新编译示例。在 CCS“Console”窗口中，应该会看到显示的网络服务器 IP 地址。如需更多信息，请参阅图 6-5。

网络服务器运行后，在浏览器的 URL 字段中输入 IP 地址，如图 8-7 所示，示例网页将呈现在浏览器中。如果没有指定其他页面，index.html 通常是网页上显示的默认页面。换句话说，index.html 是网站主页所用的名称。

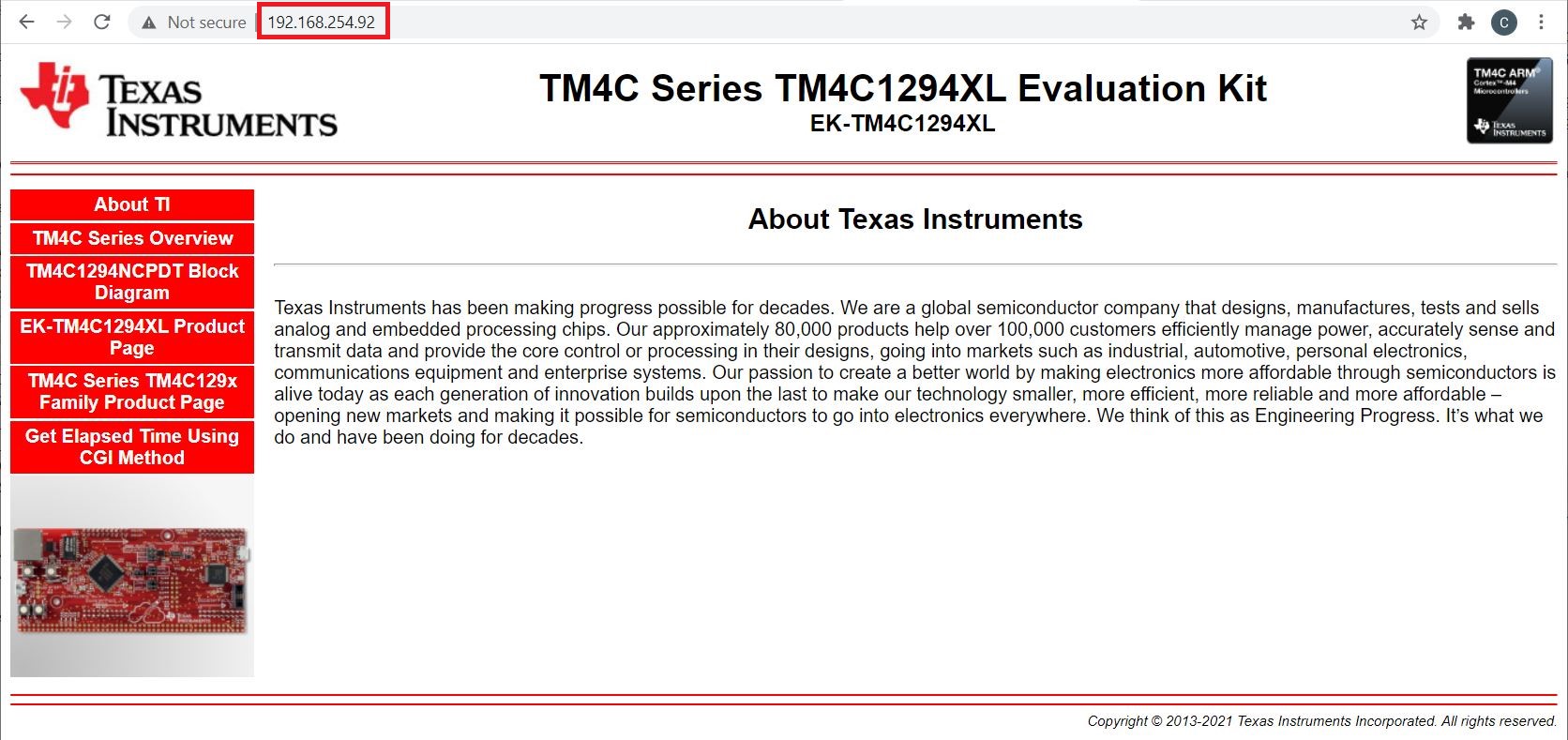

GUID-20210329-CA0I-JLMK-3BMB-QGZHLSDQMMP7-low.jpg图 8-7 Enet_httpServer_tirtos 网络服务器主页

主页上显示若干超链接和图像，点击其中任何一个即可查看出现的内容。例如，点击“TM4C1294NCPDT Block Diagram”，将看到如图 8-8 所示的网页。请注意，通过在 URL 上直接输入“192.168.254.92/block.htm”也可以访问该网页。

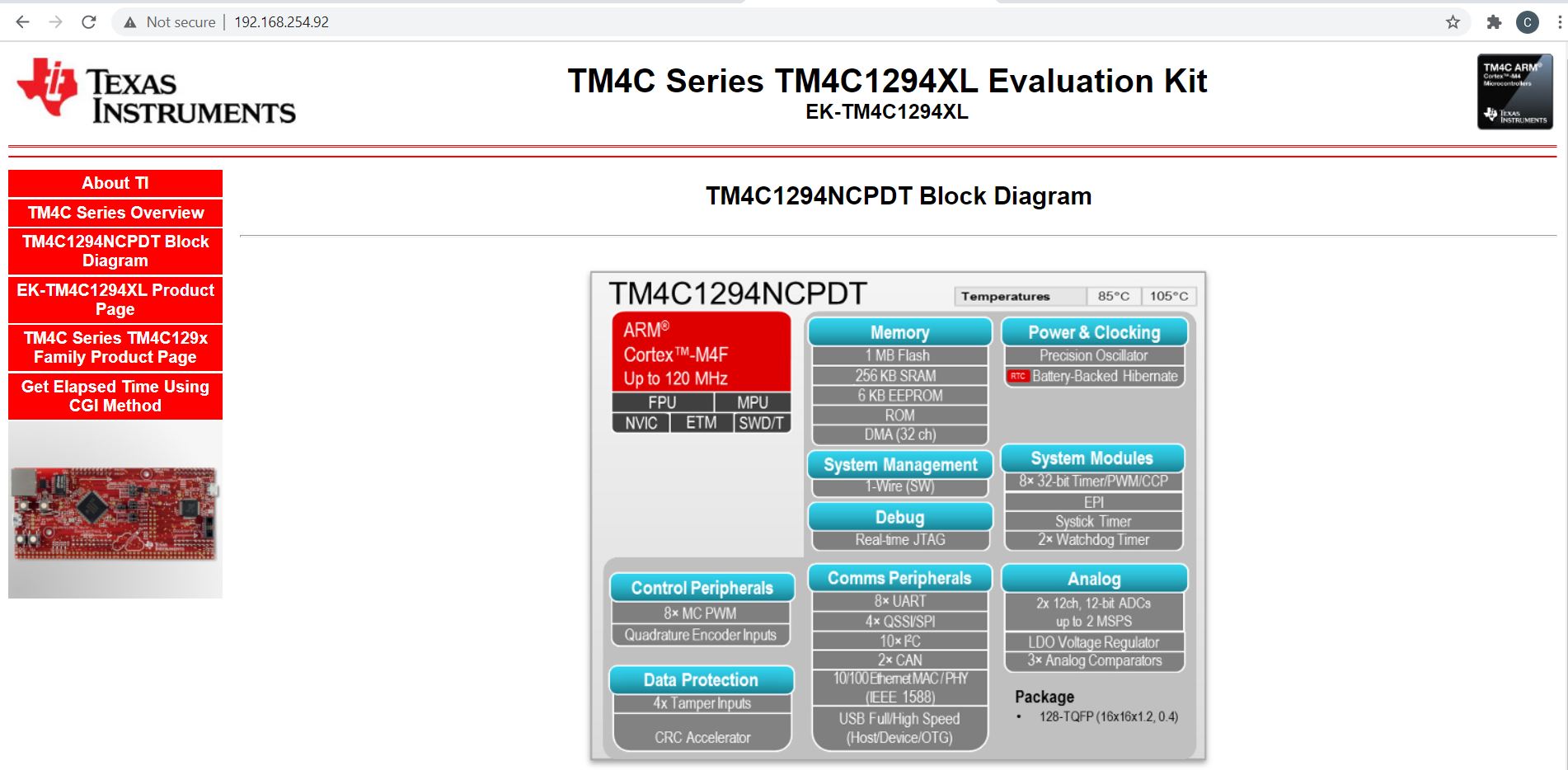

GUID-20210329-CA0I-XJ33-J8FS-ZMVGK6GXJ05Q-low.jpg图 8-8 方框图页面

检查图 8-9 中的 Wireshark 捕获。

  1. 来自客户端的第一个 HTTP GET 请求发生在第 4460 帧，相应的服务器响应发生在第 4468 帧。服务器以 OK 响应以及默认的 index.html 网页内容进行响应。
  2. 文件大小为 1932 字节。这与 index.h 文件中指定的 INDEX 数组完全相同，如图 8-5 所示。
  3. 共有 54 行 html 数据，第一行为 <!DOCTYPE HTML>\r\n。这与图 8-5 相符。
  4. 同样，index.html 的第二行是 <!—Copyright (c) ……>，这与 INDEX 字符数组中的编码相同。

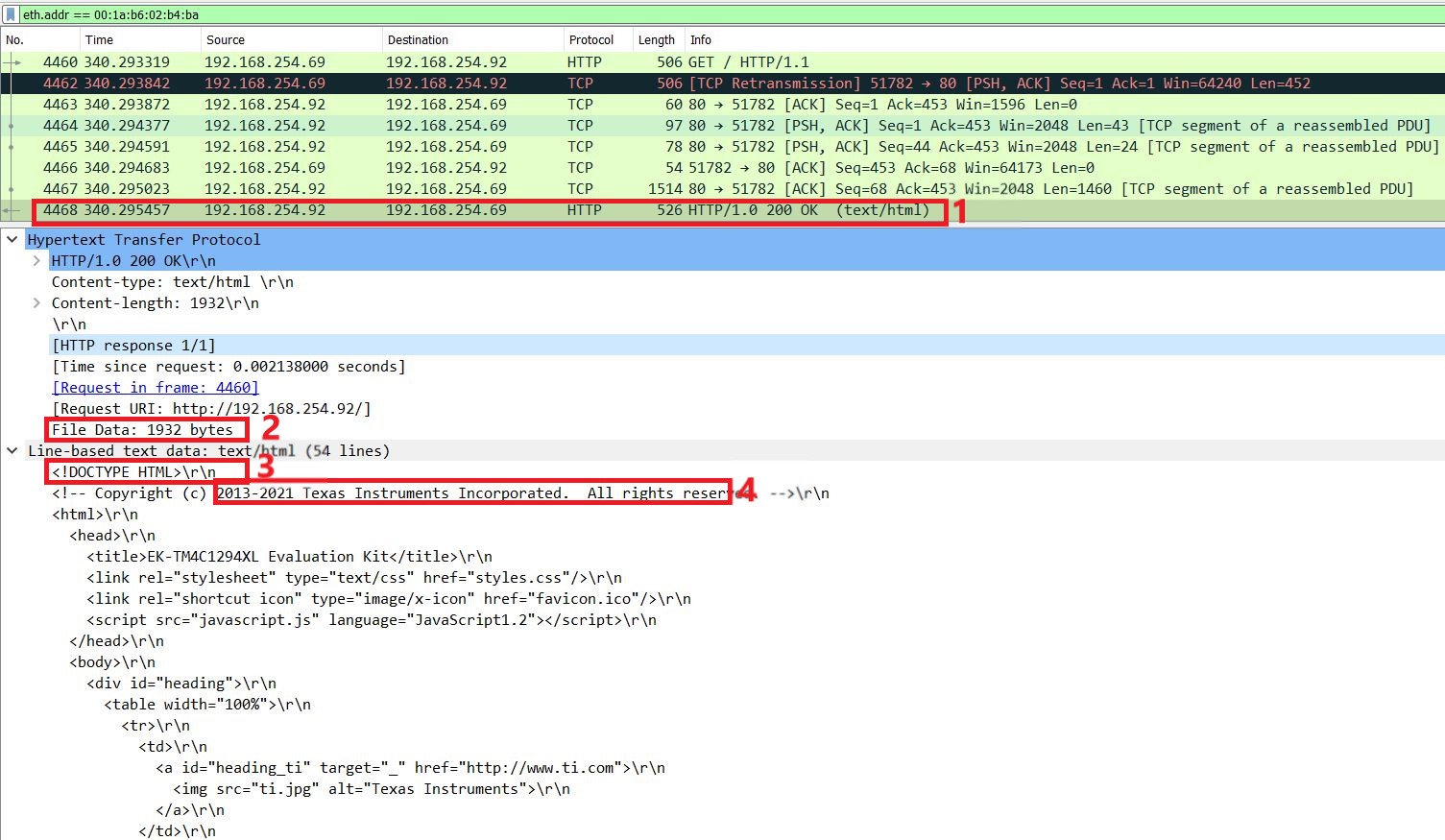

GUID-20210329-CA0I-49CZ-P4PD-J0DLGVJLJQF2-low.jpg图 8-9 enet_httpServer_tirtos 网络服务器的 Wireshark 捕获

最后，在主页上，点击“Get Elapsed Time Using CGI Method”。这一操作会触发 getTime() 函数来执行并输出网络服务器的运行时长，请参阅图 8-10。按下浏览器上的“Refresh”按钮可刷新屏幕以查看更新的时长。请注意，也可以通过在 URL 中直接指定 CGI 函数来将其触发，如“192.168.254.92/getTime.cgi”中所示。

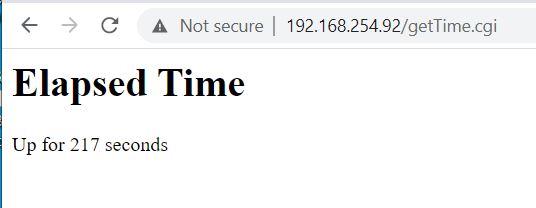

GUID-20210329-CA0I-QKMT-0RC4-QQVMXPPZBD3B-low.jpg图 8-10 网络服务器运行时长
