6.3 运行 enet_tcpecho_server_tirtos 示例

使用以太网电缆将 EK-TM4C1294XL LaunchPad 连接到以太网交换机或路由器，如图 3-1 所示。运行示例。打开 CCS“Console”窗口后，您应该会看到显示的 IP 地址（箭头所指）并且服务器已准备就绪，如图 6-5 所示。记录此 IP 地址，因为客户端上需要此信息。最初，服务器将处于侦听状态，等待客户端与其连接。因此，若要继续运行示例的其余部分，需要设置远程客户端。

GUID-20210329-CA0I-3LJC-SZG7-RTXHXMWPLG1B-low.jpg图 6-5 Enet_tcpecho_server_tirtos 输出

使用将在 PC 上作为客户端运行的 SocketTest 工具。确保 PC 连接到与 EK-TM4C1294XL 具有相同子网掩码的网络。

按照图 6-6 中所示的步骤设置客户端：

  1. 打开 SocketTest 并输入服务器 IP 地址以及端口号 23。端口 23 是 TCP 和 UDP 协议中的默认 Telnet 端口号。最后，按下“Connect”（连接）按钮。与服务器的连接很快就会建立，然后您便可以与服务器进行对话了。
  2. 转到“Message”（消息）字段并输入一些消息，然后点击“Send”（发送）按钮。
  3. 您输入的消息将显示在对话字段中。服务器收到该消息后，会将该消息回传给客户端。
GUID-20210329-CA0I-KF9L-CKPV-BN6HQS4H7KWG-low.jpg图 6-6 Enet_tcpecho_server_tirtos 的 SocketTest 客户端配置

检查客户端发送到服务器的消息“This is a TCP Echo Server example for TI-RTOS NDK”。如果您选择手动计数，可以计算出总长度为 51 个字节，包括两个 \n\r 转义字符。\n 是换行符，\r 是 ASCII 表中的回车符。

从会话字段中可以看出，服务器回传了完全相同的消息。

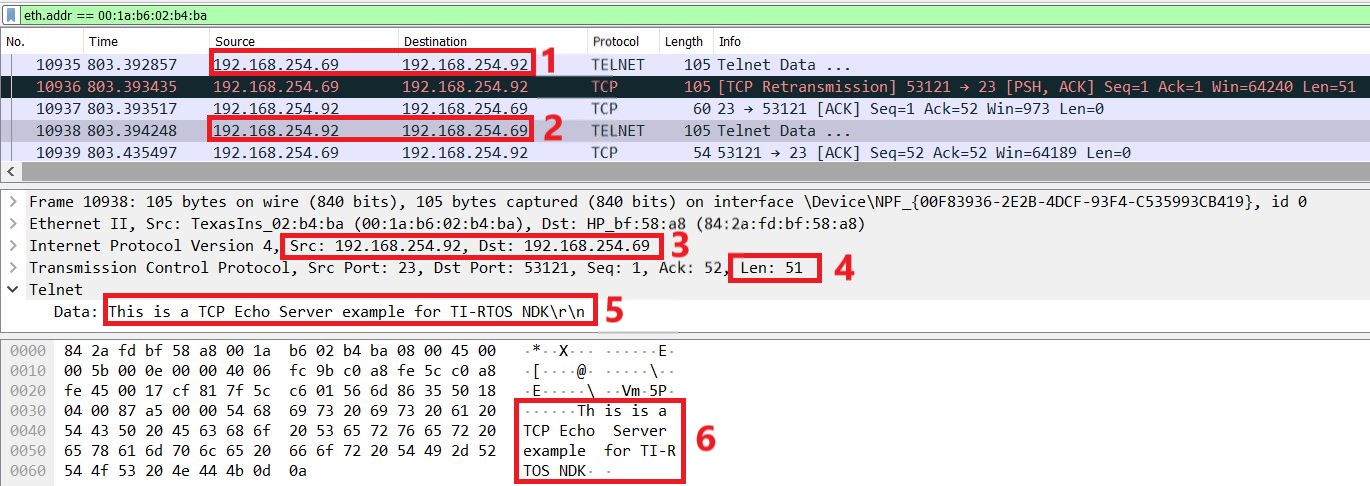

此外，检查图 6-7 中 Wireshark 捕获的以太网流量。

  1. 客户端（IP 地址 192.168.254.69）将该消息发送到服务器（IP 地址 192.168.254.92）。如需更多信息，请参阅图 6-5 了解获取的服务器 IP 地址。
  2. 服务器（IP 地址 192.168.254.92）将该消息回传给客户端（IP 地址 192.168.254.69）。
  3. 在 Wireshark 中，点击任何一行，都会展开事务详细信息。点击帧编号 10938 会显示回传消息的详情。
  4. 可以看到，服务器回传消息的长度确实是 51，这与客户端发送的消息长度相同。
  5. 显示的服务器回传消息内容包括两个 \r\n 转义字符。
GUID-20210329-CA0I-VHPK-LSV3-C6KKSM12GRTF-low.jpg图 6-7 Enet_tcpecho_server_tirtos 的服务器到客户端 Wireshark 捕获
