5.2 TDC1000

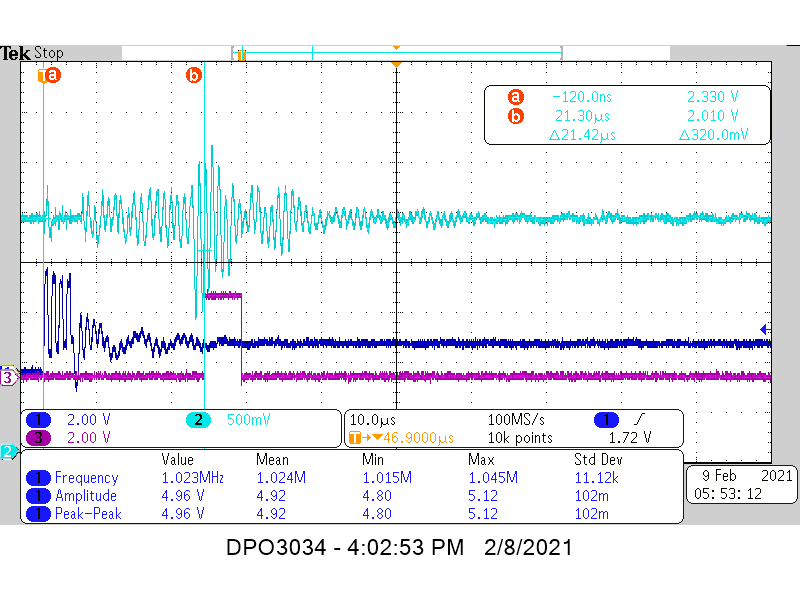

TDC1000 亚克力水箱最小ToF 测量。CH1：TX，CH2：COMPIN，CH3：STOP

GUID-20210310-CA0I-QM4N-QVLP-CG3V0Q2RRPQ8-low.png图 5-2 短程水耦合结果：TDC1000

此处所示的最小可检测 ToF 接近于预期的 20μs，因为此 TDC1000 配置的最小可测量 ToF 为 (4 ✕ T1 + 128 ✕ T0)。注意，可精确检测的最小 ToF 略大于可能的最小 ToF，因此始终建议按器件和应用确定最小值。此处测量的 ToF在水中约 3.1cm。
