4.2.4 隔离式接口

在高压输电和中压配电应用（二次设备的可靠性是整个系统性能的关键因素）中，模拟输入模块与主机是分离的。使用数字隔离器可简化设计并提高可靠性。ADC 配置为以串行模式与主机连接，并且所有接口信号都是分离的。使用带有集成电源的数字隔离器或带有外部隔离式直流/直流转换器的数字隔离器。使用增强型隔离模式可提高系统可靠性。

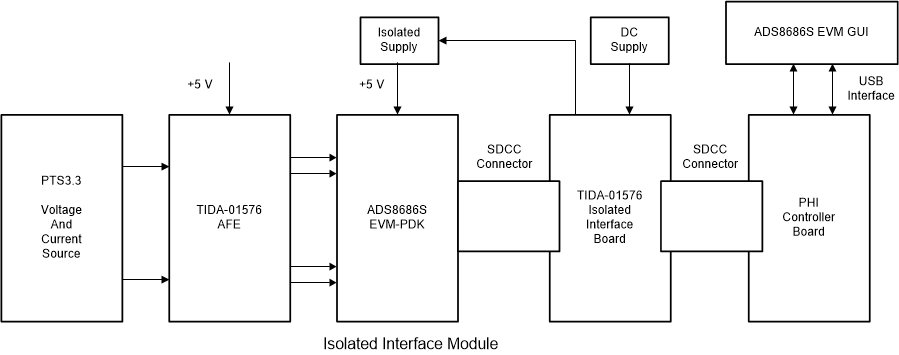

图 4-2 所示为 TIDA-01576 中展示的隔离式接口模块测试设置。

GUID-9E5388FD-A308-490D-B3D9-AD33B69360AA-low.gif图 4-2 隔离式接口模块测试设置
