测试设置

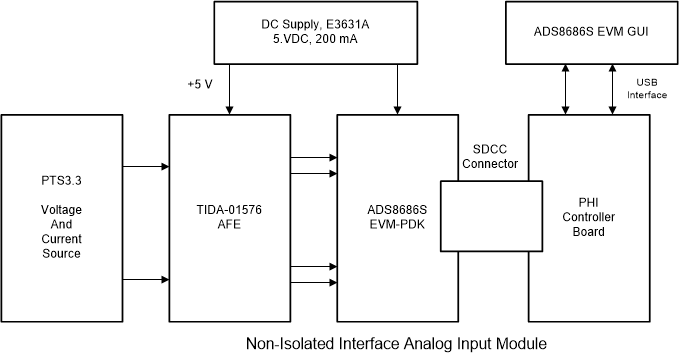

图 5-1 所示为用于测试 TIDA-01576 AFE(连接到 ADS8686SEVM-PDK)性能的测试设置。

GUID-1312FD8F-17ED-4D0A-8D29-18F10FA7B2E0-low.gif图 5-1 基于 ADS8688SEVM-PDK 的模拟输入模块

定制 GUI 用于评估 TIDA-01576 TI 参考设计的性能。
