5 在 FSM 子模块中部署状态机

Figure 1 中的状态机是利用上一节所生成的采样输入部署的。首先创建一个完整的真值表，其中包含输入以及状态机的当前状态和次态。FSM 子模块也会生成一个输出信号。在此设计中，当系统的状态转换为正在打开或正在关闭时，会将输出设置为高电平。稍后会在设计中使用此输出（用于门控 PWM 信号）。Table 1 显示了此设计的完整真值表。

Table 1. FSM 真值表

s0 s1 e0 e1 s0 次态 s1 次态 输出
0 0 0 0 0 0 0
0 0 0 1 0 0 0
0 0 1 0 1 0 1
0 0 1 1 1 1 1
0 1 0 0 0 1 0
0 1 0 1 0 0 0
0 1 1 0 0 1 0
0 1 1 1 1 0 1
1 0 0 0 1 0 0
1 0 0 1 1 1 0
1 0 1 0 1 0 0
1 0 1 1 0 1 1
1 1 0 0 1 1 0
1 1 0 1 1 1 0
1 1 1 0 0 1 1
1 1 1 1 0 1 1

使用 FSM 真值表，为 FSM 的 s0 态、s1 态和输出创建卡诺图。卡诺图有助于查找用于 s0、s1 和输出的 FSM 公式。

s0 kmap.pngFigure 4. FSM1 S0 卡诺图
s1 kmap.pngFigure 5. FSM1 S1 卡诺图

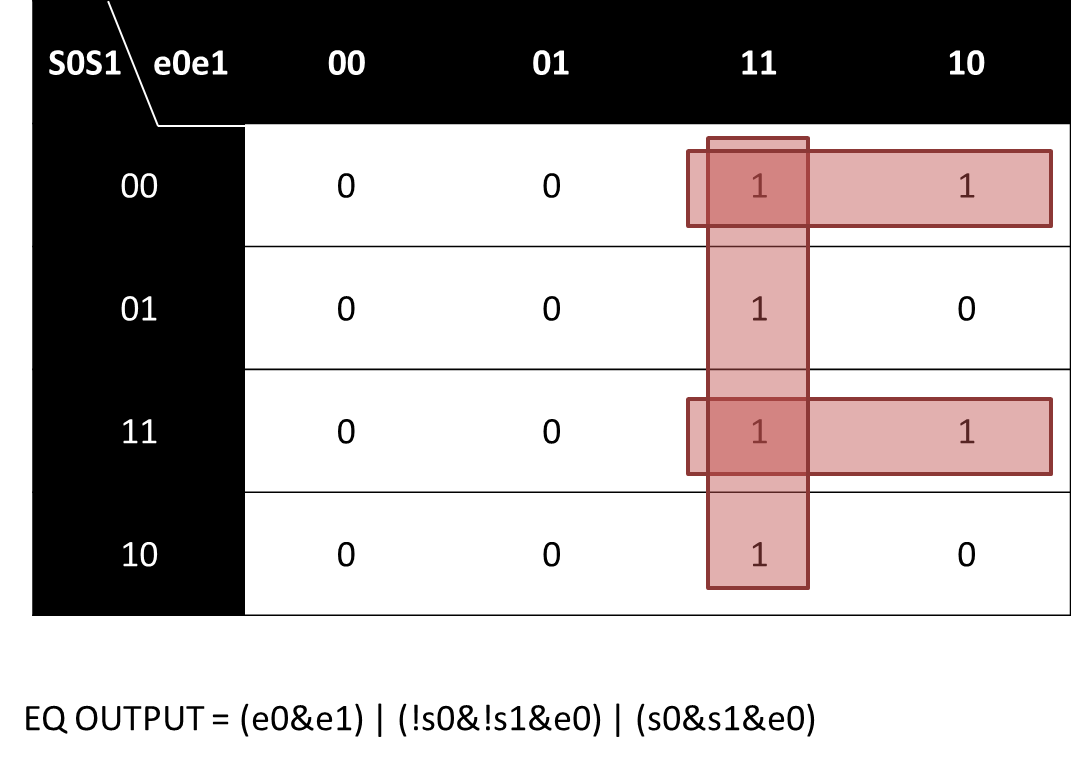

output kmap.pngFigure 6. FSM1 输出卡诺图

F28379D LaunchPad（用于测试此设计）会在 LaunchPad 上的 LED 上显示 FSM1 的 s0 和 s1™。OUTLUT4 和 OUTLUT5 将这些信号从 FSM1 导出到输出 X-BAR 中， 并通过选择好的X-BAR 以驱动 GPIO。当 GPIO34 和 GPIO31 的输出被拉低时，LaunchPad 上的 LED 将打开。FSM1 的 s0 和 s1 会因此反相，随后会通过 OUTLUT4 和 OUTLUT5 从 CLB 中输出。当 s0 和 s1 为高电平时，此反相会将 LED 打开。Figure 7 显示了 OUTLUT4 和 OUTLUT5 的 SysConfig 配置。

outlut4_outlut5_config.pngFigure 7. OUTLUT4 和 OUTLUT5 配置
