7.3.4 基准电压

对于 UCC2800、UCC2801、UCC2802 和 UCC2804 器件，UC3842 系列的传统 5V 振幅带隙基准电压也同样适用。但 UCC2803 和 UCC2805 器件的基准电压为 4V。这一更改十分必要，有助于器件在输入电源电压低于 5V 的情况下运行。尽管测试条件有所变化，但多数基准电压规格与 UC3842 器件类似，表明器件适用于较低电流的 PWM 应用。与双极型同类器件相似，BiCMOS 器件内部会在 UVLO 期间将基准电压拉至低电平，这可用于指示 UVLO 状态。

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 所需基准旁路图 7-4 所需基准旁路

请注意，UCC2803 和 UCC2805 的 4V 基准电压源自电源电压 (VCC)，需要大约 0.5V 的余量来保持稳压。每当 Vcc 低于约 4.5V 时，基准电压也会降到其正常运行所需的额定范围之外。图 7-5 展示了在此电压偏移期间 VCC 和 VREF 之间的关系。

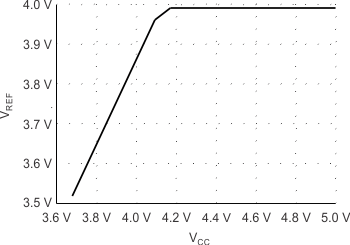

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 UCC2803 REF 输出与 VVCC 间的关系图 7-5 UCC2803 REF 输出与 VVCC 间的关系

误差放大器的同相输入端连接到 PWM 基准电压 VREF 的二分之一处。请注意，在 UCC2803 和 UCC2805 上此输入为 2V，在较高基准电压器件上为 2.5V：UCC2800、UCC2801、UCC2802 和 UCC2804。
