7.3.10 最小脉冲宽度

在某些情况下，前沿消隐电路可导致最小脉冲宽度等于消隐间隔。当误差放大器输出电压（减去二极管压降后除以 1.65）低于电流检测输入时，就会发生这种情况。但是，放大器输出电压也必须比二极管正向压降高出约 0.5V。只有在这些条件下，才能实现与消隐持续时间相等的最小输出脉冲宽度。请注意，PWM 比较器有两个输入；一个来自电流检测输入。另一个 PWM 输入是误差放大器输出，其配有一个二极管和两个串联接地电阻器。该网络中的二极管用于确保达到零占空比。每当 E/A 输出下降至低于二极管正向压降时，电阻分压器就不会有电流流过，PWM 输入以及脉宽将均变为零。

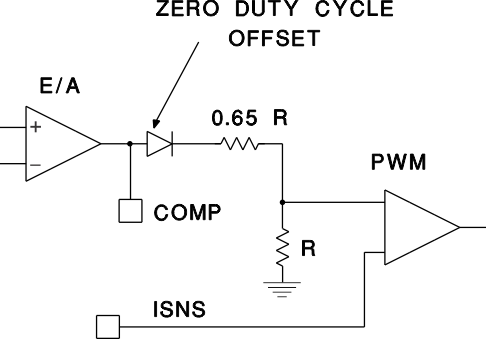

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 零占空比偏移图 7-15 零占空比偏移
