7.3.9 前沿消隐

UCC280x 器件的电流检测输入电路采用了 100ns 前沿消隐间隔。由于集成了这一内部功能，器件无需使用外部电阻-电容滤波网络来抑制与功率 MOSFET 导通相关的开关尖峰。此 100ns 周期足以满足大多数开关模式设计的要求，但可通过添加外部 R/C 滤波器来延长该周期。请注意，除了过流故障比较器之外，100ns 前沿消隐也适用于逐周期电流限制功能。

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 旧款 PWM IC 所需的电流检测滤波器图 7-13 旧款 PWM IC 所需的电流检测滤波器

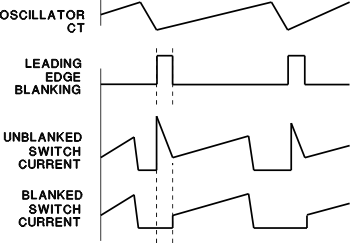

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 具有前沿消隐的电流检测波形图 7-14 具有前沿消隐的电流检测波形
