8.3 电源相关建议

UCC280x PWM 的全系列产品均包含一个内部 VCC 分流稳压器，用于将电源电压调节至约 13.5V。在 VCC 和输入电源之间需配置一个输入高于 12V 的串联电阻器，以限制分流稳压器电流。内部稳压器至多可将 10mA 电流分流到接地端。内部稳压器搭配器件的低启动和工作电流可极大地简化器件供电，并且在许多应用中均无需稳压自举辅助电源和绕组。电源电压兼容 MOSFET 栅极电平，无需外部齐纳二极管或配备限流输入电源的稳压器保护。UVLO 启动阈值比 UCC2802 和 UCC2804 器件上的分流稳压器电平低 1V，以确保正常启动。重要的是，使用 0.1µF 至 1µF 陶瓷电容器，将 IC 电源 (VCC) 和基准电压 (REF) 引脚旁路至接地。电容器必须尽可能靠近实际引脚连接，以实现最佳的噪声滤除效果。在离线应用中，可能还需要第二个更大的滤波电容器，以便在启动期间将电源电压 (VCC) 保持在 UVLO 关断阈值以上。

UCC280-[2,4] 器件的 UVLO 启动阈值在 11.5V 到 13.5V 之间，而保护齐纳电压则在 12V 到 15V 之间。但 IC 的绝对最大电源电压指定为 12V。该绝对最大值定义为使用低阻抗（电压）源驱动时的最低齐纳电压。齐纳电压始终高于 UVLO 启动电压。这两个参数相互关联，并通过芯片测试确保齐纳电压绝不会低于启动电压。为限制内部钳位齐纳二极管中的电流，必须加装一个串联电阻器。如果未能在辅助电压源和控制器的 Vcc 引脚之间装配串联电阻器，导致无法将电流和电压应力限制在 Vcc 引脚的额定电平范围内，则可能会对控制器造成永久损坏。在汽车或工业应用中，大功率负载瞬态风险可引发为 PWM 控制器供电的 Vcc 电源轨产生瞬态或电压偏移，建议在 Vcc 引脚上加装一个外部齐纳二极管。在 Vcc 源和 Vcc 引脚之间串联电阻器提供的阻抗外，外部齐纳二极管可实现额外保护。

通过串联电阻器 Rg 与 MOSFET 的栅极，即可调节 MOSFET 开关速度，还可将峰值栅极驱动电流保持在控制器的指定限制范围内。

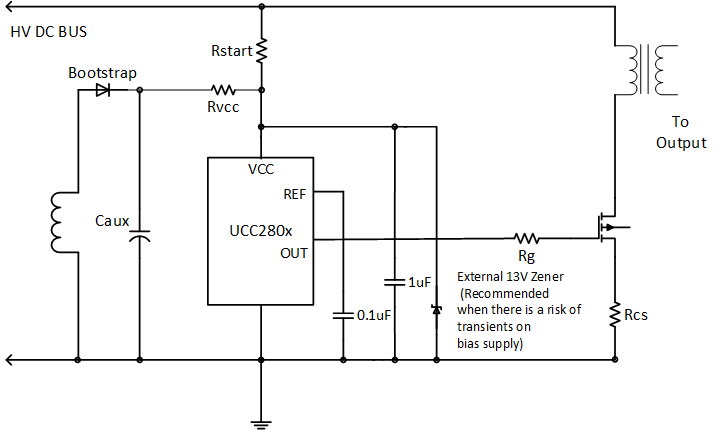

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 器件上电的不同方法图 8-11 器件上电的不同方法
