3 说明

UCC280x 系列高速、低功耗集成电路包含离线和直流/直流固定频率电流模式开关模式电源所需的所有控制及驱动元件，所需元件数量极少。

这些器件采用与 UCx84x 系列相同的引脚配置，还提供内部全周期软启动和电流检测输入的内部前沿消隐等附加功能。

UCC280x 系列提供了多种封装、温度范围、最大占空比以及临界电压电平选项。UCC2803 和 UCC2805 等基准电压较低的器件尤为适合电池供电系统，而 UCC2802 和 UCC2804 具有较高的基准电压和 UVLO 迟滞，是离线电源应用的理想选择。

UCC280x 系列器件的额定工作温度范围为 –40°C 至 125°C。

器件信息
器件型号(1) 封装 本体尺寸（标称值）
UCC280x、
UCC380x		 SOIC (8) 3.91mm × 4.90mm
TSSOP (8) 4.40mm × 3.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

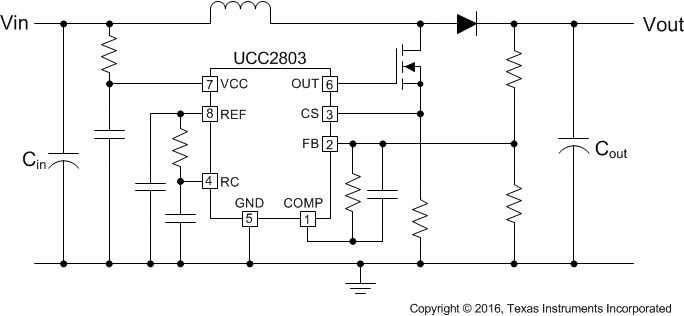

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 简化版应用示意图简化版应用示意图
