7.3.3 自偏置低电平有效输出

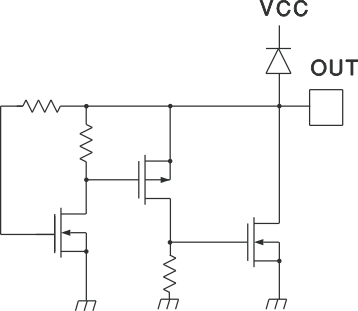

图 7-2 中所示的自偏置低电平有效钳位电路可避免 MOSFET 误导通。当 PWM 输出电压在 UVLO 期间上升时，P 型器件将驱动较大的 N 型开关导通，从而将输出电压钳制在低电平。此电路由上升的外部栅极电压供电，因此在欠压锁定期间无论有无 IC 电源电压，均可提供全面保护。

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 内部电路 OUT 在 UVLO 期间保持低电平图 7-2 内部电路 OUT 在 UVLO 期间保持低电平

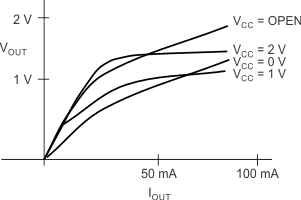

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 UVLO 期间 OUT 电压与 OUT 电流间的关系图 7-3 UVLO 期间 OUT 电压与 OUT 电流间的关系
