7.3.1 架构

TXB0102 架构（请参阅图 7-1）不需要方向控制信号来控制从 A 到 B 或从 B 到 A 的数据流方向。在直流状态下，TXB0102 的输出驱动器将保持高电平或低电平，但设计为较弱，因此当总线上的数据开始沿相反方向流动时，驱动器可由外部驱动器过驱。输出单稳态检测 A 或 B 端口上的上升或下降沿。在上升沿期间，单稳态在短时间内开启 PMOS 晶体管（T1、T3)，从而加快低电平至高电平转换。同样，在下降沿期间，单稳态在短时间内开启 NMOS 晶体管（T2、T4)，从而加快高电平至低电平转换。输出转换期间的典型输出阻抗为：VCCO = 1.2V 至 1.8V 时为 70Ω，VCCO = 1.8V 至 3.3V 时为 50Ω，VCCO = 3.3V 至 5V 时为 40Ω。

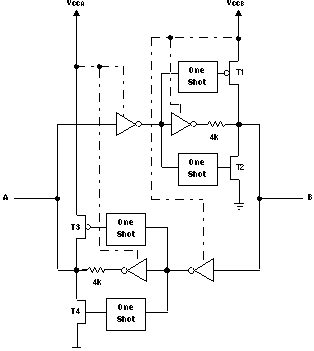

GUID-927DC757-E45B-45C3-91A8-A6C8064B744F-low.gif图 7-1 TXB0102 I/O 单元架构
