6.8 典型特性：D2D 配置

TA = 25℃，VS+ = 5V，VS– = 0V，悬空 VOCM、PD 和 MODE 引脚，VICM = 1/2 Vs，D2D 交流耦合输入/输出配置，ZS = 100Ω，ZL = 100Ω，外部输入电阻器网络（请参阅 图 8-3），输入剥离至 RIN_SH，输出剥离至器件引脚，并显示环境温度，电阻器网络包含在 DUT 特性图中（除非另有说明）

TRF1305C1 整个温度范围内的功率增益 (Sdd21)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-1 整个温度范围内的功率增益 (Sdd21)
TRF1305C1 整个温度范围内的输入回波损耗 (Sdd11)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-3 整个温度范围内的输入回波损耗 (Sdd11)
TRF1305C1 整个温度范围内的输出回波损耗 (Sdd22)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-5 整个温度范围内的输出回波损耗 (Sdd22)
TRF1305C1 整个温度范围内的反向隔离 (Sdd12)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-7 整个温度范围内的反向隔离 (Sdd12)
TRF1305C1 整个温度范围内的 OIP3
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-9 整个温度范围内的 OIP3
TRF1305C1 整个温度范围内的 OIP3
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-11 整个温度范围内的 OIP3
TRF1305C1 整个温度范围内的 IMD3 更低
在 (2f1 – f2) 频率下，其中 f1 < f2，
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-13 整个温度范围内的 IMD3 更低
TRF1305C1 整个温度范围内的 IMD3 更高
在 (2f2 – f1) 频率下，其中 f1 < f2，
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-15 整个温度范围内的 IMD3 更高
TRF1305C1 整个温度范围内的 IMD3 更低
在 (2f1 – f2) 频率下，其中 f1 < f2，
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-17 整个温度范围内的 IMD3 更低
TRF1305C1 整个温度范围内的 IMD3 更高
在 (2f2 – f1) 频率下，其中 f1 < f2，
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-19 整个温度范围内的 IMD3 更高
TRF1305C1 整个温度范围内的 OIP2
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-21 整个温度范围内的 OIP2
TRF1305C1 整个温度范围内的 OIP2
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-23 整个温度范围内的 OIP2
TRF1305C1 整个温度范围内的 IMD2
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-25 整个温度范围内的 IMD2
TRF1305C1 整个温度范围内的 IMD2
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-27 整个温度范围内的 IMD2
TRF1305C1 整个输出功率和温度范围内的 HD2

图 6-29 整个输出功率和温度范围内的 HD2
TRF1305C1 整个输出功率和温度范围内的 HD3

图 6-31 整个输出功率和温度范围内的 HD3
TRF1305C1 整个温度范围内的 OP1dB

图 6-33 整个温度范围内的 OP1dB
TRF1305C1 整个温度范围内的噪声系数

图 6-35 整个温度范围内的噪声系数

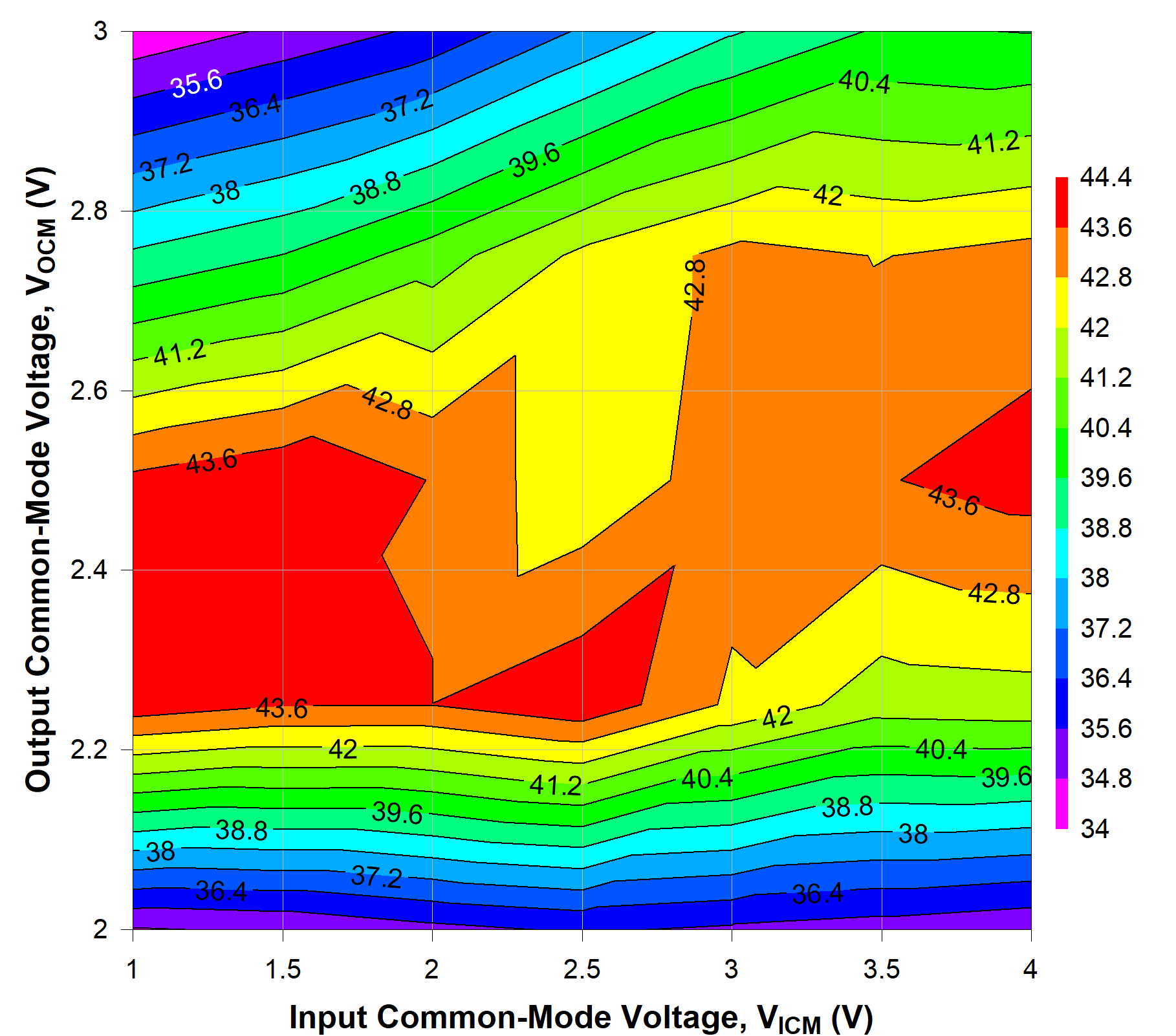

TRF1305C1 500MHz 时不同 VICM 和 VOCM 条件下的 OIP3
PO = 1dBm/子载波，2MHz 子载波间隔，直流耦合输入并通过偏置器强制 VICM
图 6-37 500MHz 时不同 VICM 和 VOCM 条件下的 OIP3

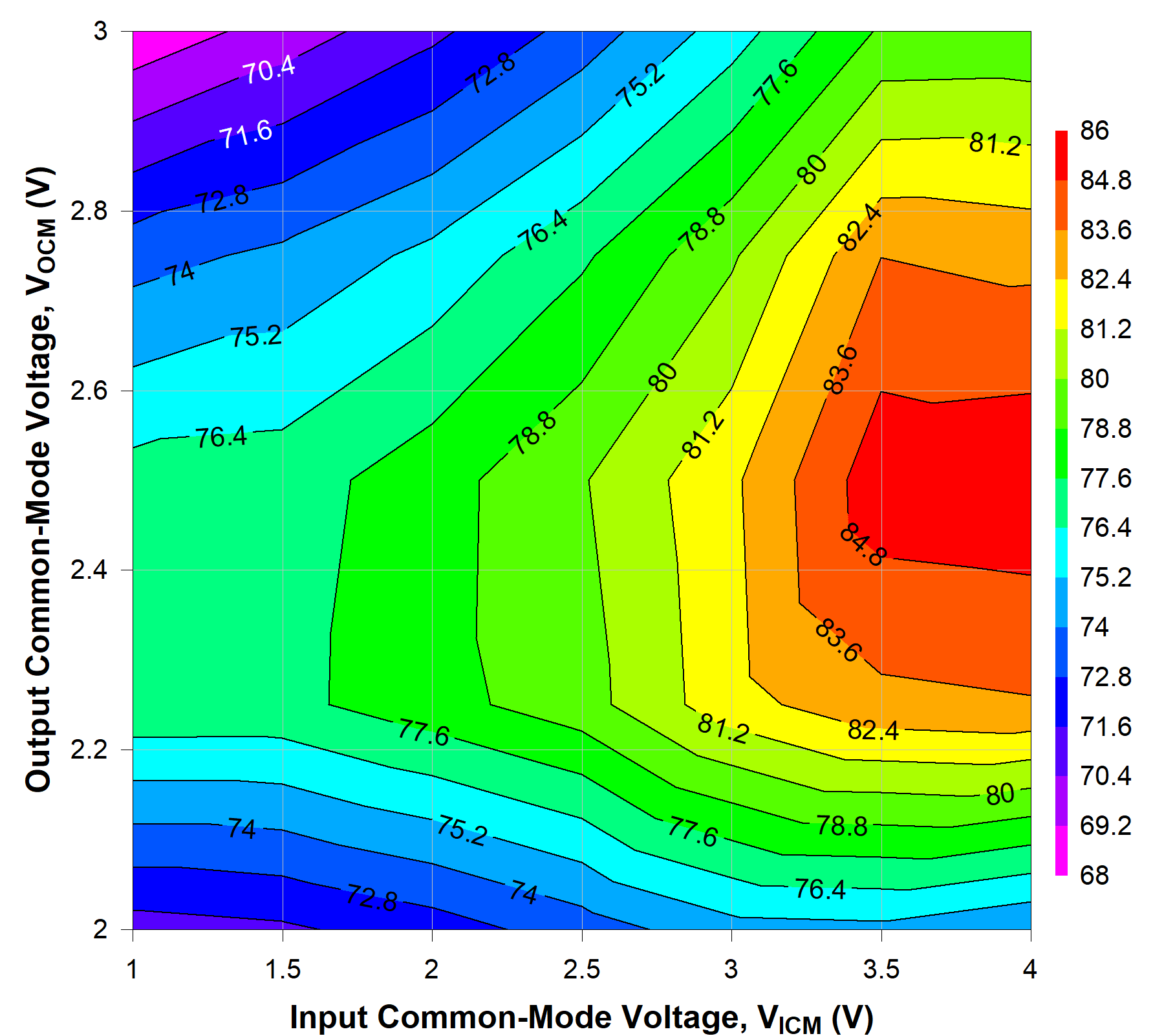

TRF1305C1 500MHz 时不同 VICM 和 VOCM 条件下的 OIP2
PO = 1dBm/子载波，2MHz 子载波间隔，直流耦合输入并通过偏置器强制 VICM
图 6-39 500MHz 时不同 VICM 和 VOCM 条件下的 OIP2

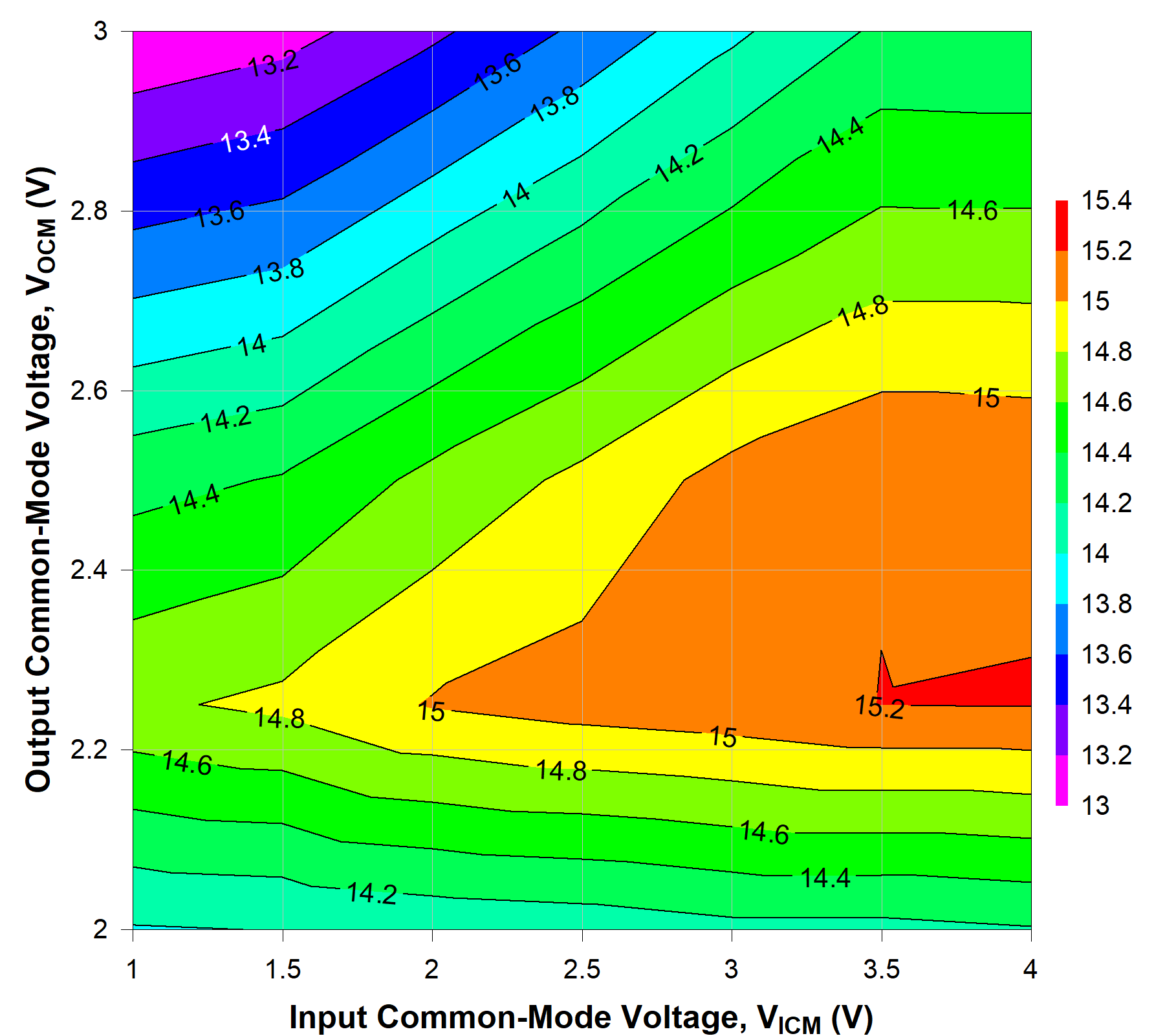

TRF1305C1 500MHz 时不同 VICM 和 VOCM 条件下的 OP1dB
直流耦合输入并通过偏置器强制 VICM
图 6-41 500MHz 时不同 VICM 和 VOCM 条件下的 OP1dB
TRF1305C1 500MHz 时不同 VICM 和 VOCM 条件下的 HD2
PO = 7dBm，直流耦合输入并
并通过偏置器强制 VICM
图 6-43 500MHz 时不同 VICM 和 VOCM 条件下的 HD2
TRF1305C1 500MHz 时不同 VICM 和 VOCM 条件下的 HD3
PO = 7dBm，直流耦合输入并
并通过偏置器强制 VICM
图 6-45 500MHz 时不同 VICM 和 VOCM 条件下的 HD3
TRF1305C1 阶跃响应
直流耦合，VS+ = 2.5V，VS– = –2.5V
图 6-47 阶跃响应
TRF1305C1 共模抑制比 (CMRR)
Sdc21 和 Scc21 采用 50Ω 源阻抗 c 时，每个驱动输入引脚处的 PIN = –20dBm，适用于共模
图 6-49 共模抑制比 (CMRR)
TRF1305C1 整个电源电压范围内的功率增益 (Sdd21)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-2 整个电源电压范围内的功率增益 (Sdd21)
TRF1305C1 整个电源电压范围内的输入回波损耗 (Sdd11)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-4 整个电源电压范围内的输入回波损耗 (Sdd11)
TRF1305C1 整个电源电压范围内的输出回波损耗 (Sdd22)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-6 整个电源电压范围内的输出回波损耗 (Sdd22)
TRF1305C1 整个电源电压范围内的反向隔离 (Sdd12)
PIN = 所有激励端口均接 50Ω 信号源时为 –20dBm，
非激励端口与 50Ω 端接
图 6-8 整个电源电压范围内的反向隔离 (Sdd12)
TRF1305C1 整个电源电压范围内的 OIP3
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-10 整个电源电压范围内的 OIP3
TRF1305C1 整个电源电压范围内的 OIP3
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-12 整个电源电压范围内的 OIP3
TRF1305C1 整个电源电压范围内的 IMD3 更低
在 (2f1 – f2) 频率下，其中 f1 < f2，
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-14 整个电源电压范围内的 IMD3 更低
TRF1305C1 整个电源电压范围内的 IMD3 更高
在 (2f2 – f1) 频率下，其中 f1 < f2，
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-16 整个电源电压范围内的 IMD3 更高
TRF1305C1 整个电源电压范围内的 IMD3 更低
在 (2f1 – f2) 频率下，其中 f1 < f2，
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-18 整个电源电压范围内的 IMD3 更低
TRF1305C1 整个电源电压范围内的 IMD3 更高
在 (2f2 – f1) 频率下，其中 f1 < f2，
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-20 整个电源电压范围内的 IMD3 更高
TRF1305C1 整个电源电压范围内的 OIP2
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-22 整个电源电压范围内的 OIP2
TRF1305C1 整个电源电压范围内的 OIP2
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-24 整个电源电压范围内的 OIP2
TRF1305C1 整个电源电压范围内的 IMD2
PO = 1dBm/子载波，2MHz 子载波间隔
图 6-26 整个电源电压范围内的 IMD2
TRF1305C1 整个电源电压范围内的 IMD2
PO = –5dBm/子载波，2MHz 子载波间隔
图 6-28 整个电源电压范围内的 IMD2
TRF1305C1 整个输出功率和电源电压范围内的 HD2

图 6-30 整个输出功率和电源电压范围内的 HD2
TRF1305C1 整个输出功率和电源电压范围内的 HD3

图 6-32 整个输出功率和电源电压范围内的 HD3
TRF1305C1 整个电源电压范围内的 OP1dB

图 6-34 整个电源电压范围内的 OP1dB
TRF1305C1 整个电源电压范围内的噪声系数

图 6-36 整个电源电压范围内的噪声系数

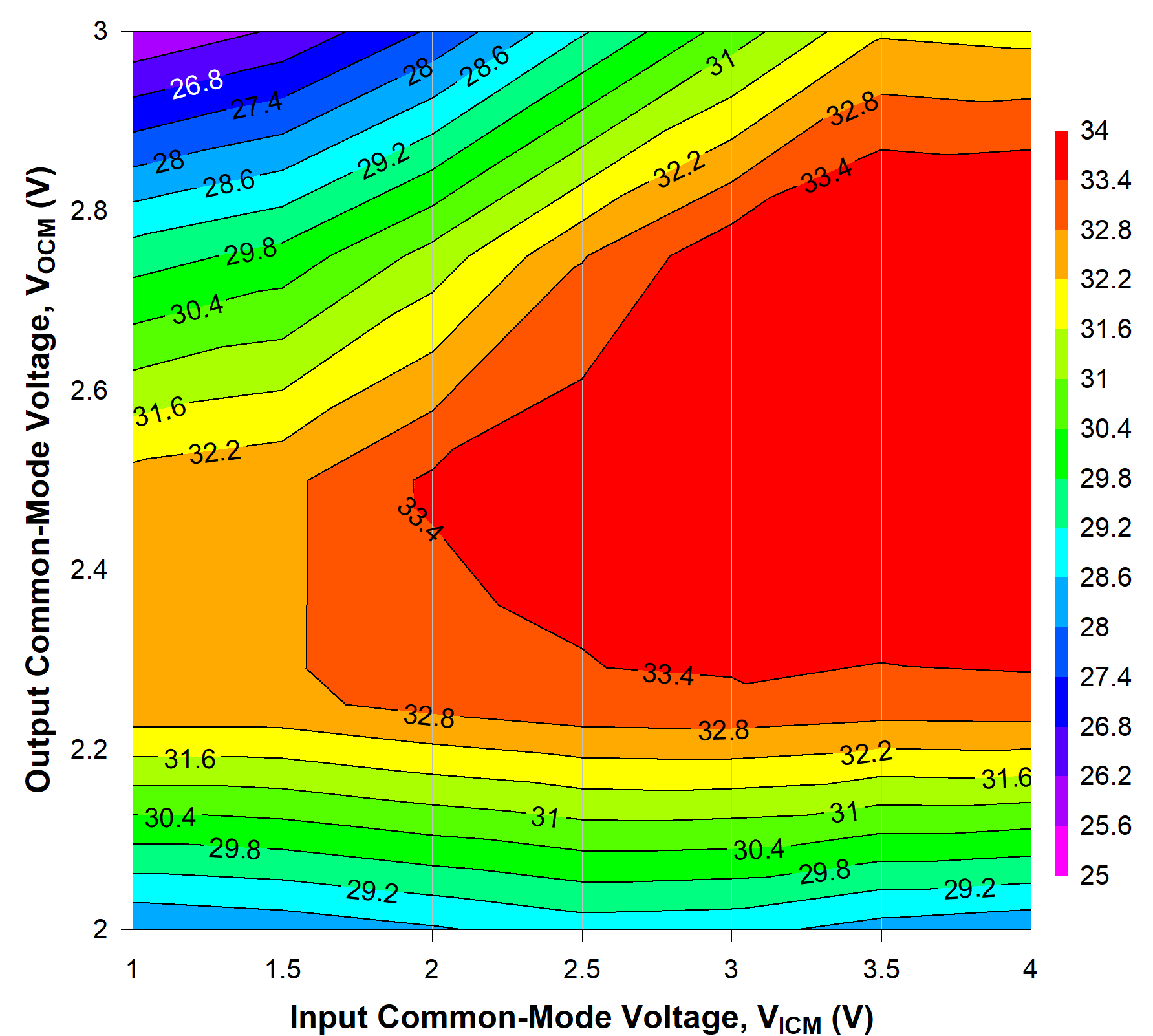

TRF1305C1 2GHz 时不同 VICM 和 VOCM 条件下的 OIP3
PO = 1dBm/子载波，2MHz 子载波间隔，直流耦合输入并通过偏置器强制 VICM
图 6-38 2GHz 时不同 VICM 和 VOCM 条件下的 OIP3
TRF1305C1 2GHz 时不同 VICM 和 VOCM 条件下的 OIP2
PO = 1dBm/子载波，2MHz 子载波间隔，直流耦合输入并通过偏置器强制 VICM
图 6-40 2GHz 时不同 VICM 和 VOCM 条件下的 OIP2

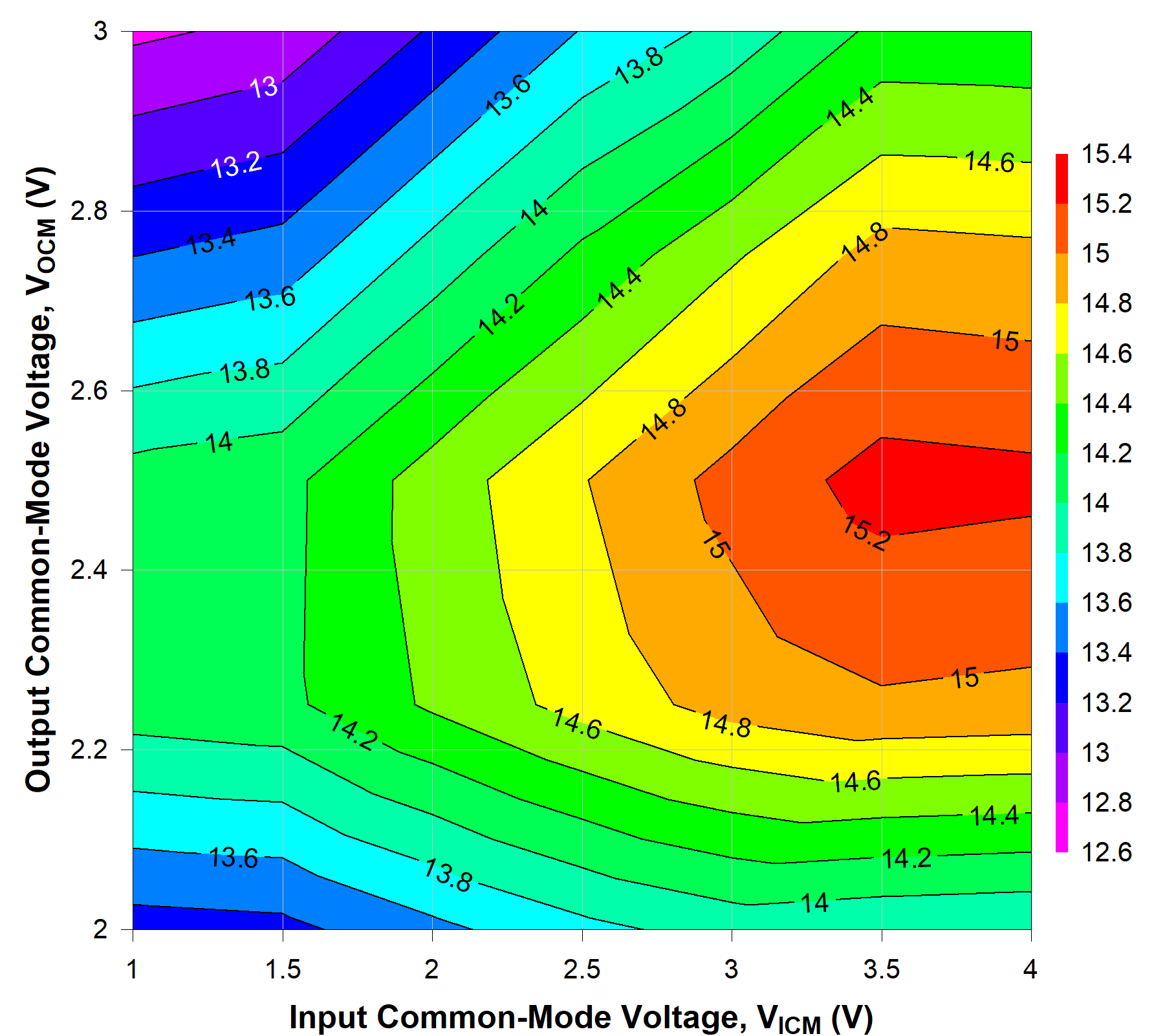

TRF1305C1 2GHz 时不同 VICM 和 VOCM 条件下的 OP1dB
直流耦合输入并通过偏置器强制 VICM
图 6-42 2GHz 时不同 VICM 和 VOCM 条件下的 OP1dB
TRF1305C1 2GHz 时不同 VICM 和 VOCM 条件下的 HD2
PO = 7dBm，直流耦合输入并
并通过偏置器强制 VICM
图 6-44 2GHz 时不同 VICM 和 VOCM 条件下的 HD2
TRF1305C1 2GHz 时不同 VICM 和 VOCM 条件下的 HD3
PO = 7dBm，直流耦合输入并
并通过偏置器强制 VICM
图 6-46 2GHz 时不同 VICM 和 VOCM 条件下的 HD3
TRF1305C1 整个差分输入功率范围内的差分输出功率

图 6-48 整个差分输入功率范围内的差分输出功率
TRF1305C1 过驱恢复响应
直流耦合，VS+ = 2.5V，VS– = –2.5V，2 至 4 倍的输出电压对应的是 VINP 和 VINM 2 至 4 倍的输入电压
图 6-50 过驱恢复响应
