5.7 典型特性

在以下条件下指定：TJ = –40°C 至 +150°C、VIN = 13.5V、IOUT = 100µA、COUT = 2.2µF、1mΩ < COUT ESR < 2Ω CIN = 1µF 以及 VEN = 2V（除非另有说明）

TPS7B86-Q1 精度与温度间的关系

图 5-1 精度与温度间的关系

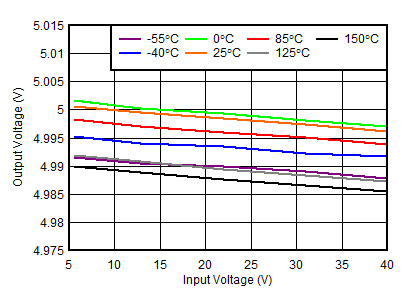

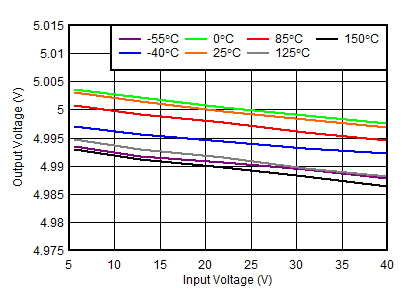

TPS7B86-Q1 线性调整率与 VIN 间的关系
VOUT = 5V，IOUT = 5mA
图 5-3 线性调整率与 VIN 间的关系

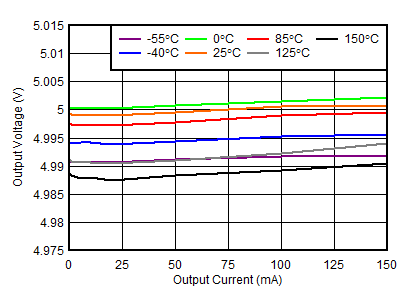

TPS7B86-Q1 负载调整率与 IOUT 间的关系
VOUT = 5V
图 5-5 负载调整率与 IOUT 间的关系
TPS7B86-Q1 100mA 下的线路调整率
COUT = 10µF，VOUT = 5V
图 5-7 100mA 下的线路调整率

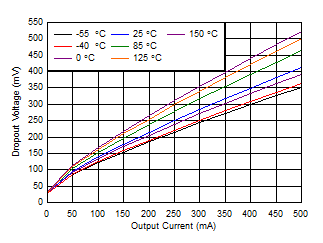

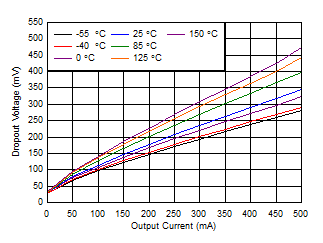

TPS7B86-Q1 压降电压 (VDO) 与 IOUT 之间的关系
VIN = 20V
图 5-9 压降电压 (VDO) 与 IOUT 之间的关系

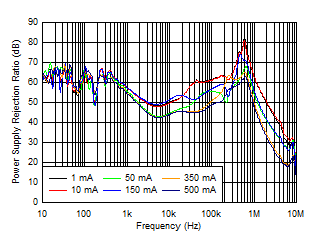

TPS7B86-Q1 PSRR 与频率和 IOUT 间的关系
COUT = 10µF (X7R 50V)、VOUT = 5V
图 5-11 PSRR 与频率和 IOUT 间的关系
TPS7B86-Q1 噪声与频率间的关系
COUT = 10µF (X7R 50V)、VOUT = 3.3V
图 5-13 噪声与频率间的关系

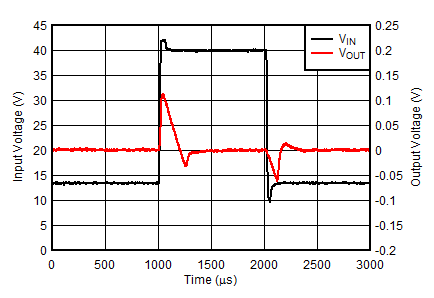

TPS7B86-Q1 线路瞬态
VOUT = 5V、IOUT = 1mA、VIN = 13.5V 至 45V、
压摆率 = 2.7V/µs、VEN = 3.3V
图 5-15 线路瞬态
TPS7B86-Q1 负载瞬态，无负载至 100mA
VOUT = 5V，IOUT = 0mA 至 100mA，压摆率 = 1A/µs，VEN = 3.3V，
COUT = 10µF
图 5-17 负载瞬态，无负载至 100mA

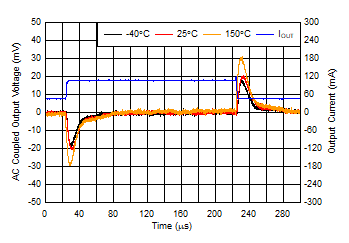

TPS7B86-Q1 负载瞬态，45mA 至 105mA
VOUT = 5V，IOUT = 45mA 至 105mA，压摆率 = 0.1A/µs，VEN = 3.3V，
COUT = 10µF
图 5-19 负载瞬态，45mA 至 105mA

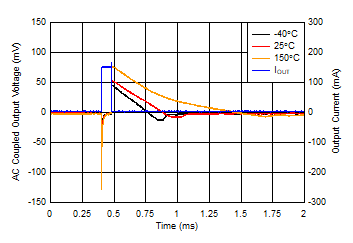

TPS7B86-Q1 负载瞬态，至 150mA 无负载
VOUT = 5V，IOUT = 0mA 至 150mA，压摆率 = 1A/µs，VEN = 3.3V，
COUT = 10µF
图 5-21 负载瞬态，至 150mA 无负载
TPS7B86-Q1 负载瞬态，150mA 至 350mA
VOUT = 5V，IOUT = 150mA 至 350mA，压摆率 = 0.1A/µs，
VEN = 3.3V，COUT = 10µF
图 5-23 负载瞬态，150mA 至 350mA

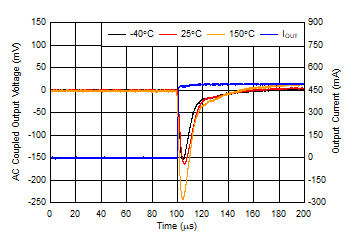

TPS7B86-Q1 负载瞬态，500mA 上升沿无负载
VOUT = 5V，IOUT = 0mA 至 500mA，压摆率 = 1A/µs，
VEN = 3.3V，COUT = 10µF

图 5-25 负载瞬态，500mA 上升沿无负载

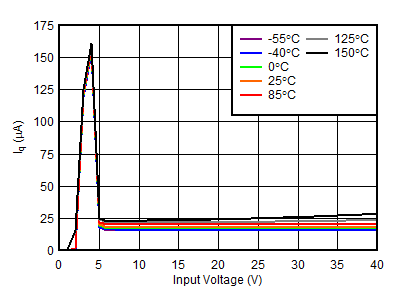

TPS7B86-Q1 静态电流 (IQ) 与 VIN 之间的关系

图 5-27 静态电流 (IQ) 与 VIN 之间的关系

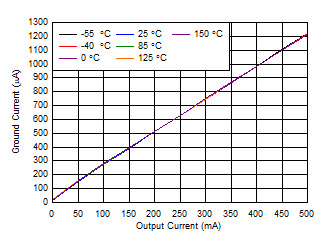

TPS7B86-Q1 接地电流 (IGND) 与 IOUT 之间的关系

图 5-29 接地电流 (IGND) 与 IOUT 之间的关系
TPS7B86-Q1 500µA 处的接地电流


图 5-31 500µA 处的接地电流

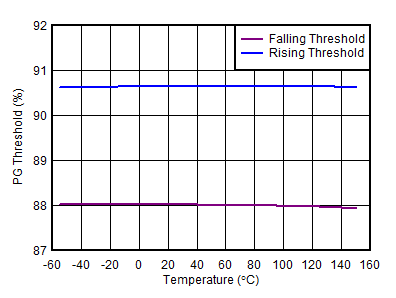

TPS7B86-Q1 PG 阈值与温度间的关系

图 5-33 PG 阈值与温度间的关系
TPS7B86-Q1 欠压锁定 (UVLO) 阈值与温度间的关系

图 5-35 欠压锁定 (UVLO) 阈值与温度间的关系
TPS7B86-Q1 输出电压与注入电流之间的关系

图 5-37 输出电压与注入电流之间的关系

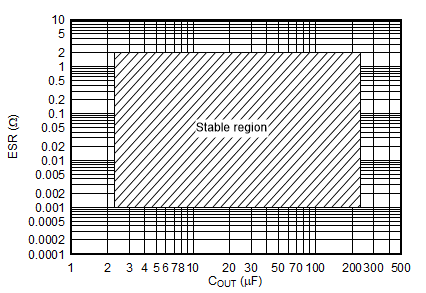

TPS7B86-Q1 稳定性、ESR 与 COUT 之间的关系

图 5-39 稳定性、ESR 与 COUT 之间的关系
TPS7B86-Q1 线性调整率与 VIN 间的关系
VOUT = 5V，IOUT = 150mA
图 5-2 线性调整率与 VIN 间的关系
TPS7B86-Q1 线性调整率与 VIN 间的关系
VOUT = 5V，IOUT = 1mA
图 5-4 线性调整率与 VIN 间的关系

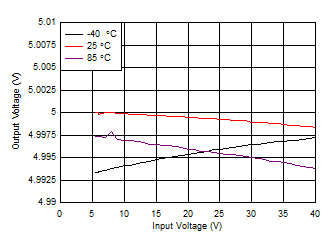

TPS7B86-Q1 50mA 下的线路调整率
COUT = 10µF，VOUT = 5V
图 5-6 50mA 下的线路调整率
TPS7B86-Q1 压降电压 (VDO) 与 IOUT 之间的关系
VIN = 3V
图 5-8 压降电压 (VDO) 与 IOUT 之间的关系
TPS7B86-Q1 压降电压 (VDO) 与 VIN 之间的关系
IOUT = 450mA
图 5-10 压降电压 (VDO) 与 VIN 之间的关系

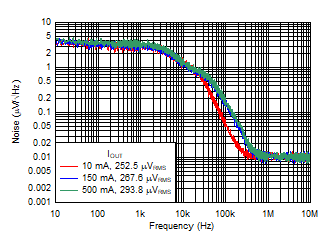

TPS7B86-Q1 噪声与频率间的关系
COUT = 10µF (X7R 50V)、VOUT = 5V
图 5-12 噪声与频率间的关系
TPS7B86-Q1 PSRR 与频率和 VIN 间的关系
COUT = 10µF (X7R 50V)、IOUT = 500mA、VOUT = 5V
图 5-14 PSRR 与频率和 VIN 间的关系
TPS7B86-Q1 线路瞬态
VOUT = 5V、IOUT = 100mA、VIN = 5.5V 至 6.5V、
上升时间 = 1µs、VEN = 3.3V
图 5-16 线路瞬态
TPS7B86-Q1 负载瞬态，无负载至 100mA 上升沿
VOUT = 5V，IOUT = 0mA 至 100mA，压摆率 = 1A/µs，VEN = 3.3V，
COUT = 10µF
图 5-18 负载瞬态，无负载至 100mA 上升沿

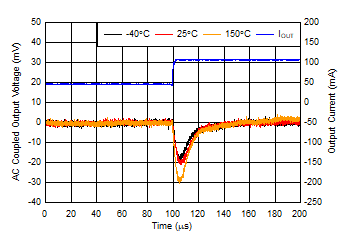

TPS7B86-Q1 负载瞬态，45mA 至 105mA 上升沿
VOUT = 5V，IOUT = 45mA 至 105mA，压摆率 = 0.1A/µs，VEN = 3.3V，
COUT = 10µF
图 5-20 负载瞬态，45mA 至 105mA 上升沿

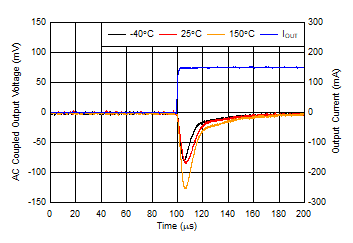

TPS7B86-Q1 负载瞬态，150mA 上升沿无负载
VOUT = 5V，IOUT = 0mA 至 150mA，压摆率 = 1A/µs，
VEN = 3.3V，COUT = 10µF
图 5-22 负载瞬态，150mA 上升沿无负载

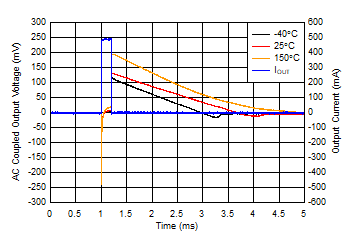

TPS7B86-Q1 负载瞬态，至 500mA 无负载
VOUT = 5V，IOUT = 0mA 至 500mA，压摆率 = 1A/µs，
VEN = 3.3V，COUT = 10µF
图 5-24 负载瞬态，至 500mA 无负载

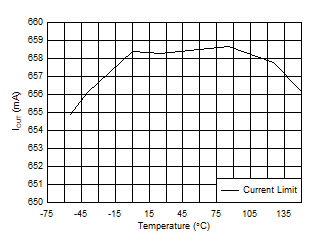

TPS7B86-Q1 输出电流限制与温度间的关系
VIN = VOUT + 1V、VOUT = 90% × VOUT(NOM)
图 5-26 输出电流限制与温度间的关系

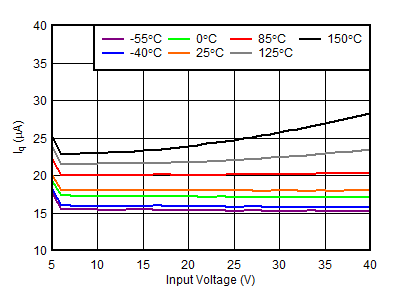

TPS7B86-Q1 静态电流 (IQ) 与 VIN 之间的关系
VOUT = 5V
图 5-28 静态电流 (IQ) 与 VIN 之间的关系

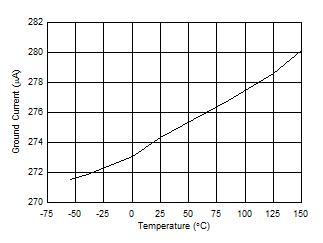

TPS7B86-Q1 100mA 处的接地电流

图 5-30 100mA 处的接地电流

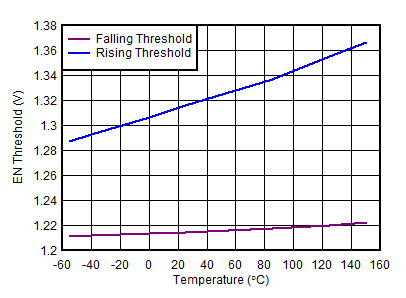

TPS7B86-Q1 EN 阈值与温度间的关系

图 5-32 EN 阈值与温度间的关系
TPS7B86-Q1 启动图浪涌电流
VIN = 13.5V，VOUT = 5V，IOUT = 150mA，VEN = 3.3V，COUT = 10µF

图 5-34 启动图浪涌电流
TPS7B86-Q1 延迟引脚电流与温度之间的关系
VDELAY = 1V
图 5-36 延迟引脚电流与温度之间的关系

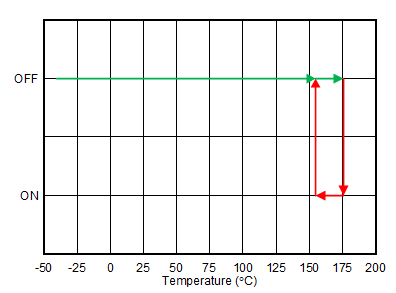

TPS7B86-Q1 热关断

图 5-38 热关断
