4 引脚配置和功能

图 4-1 KVU 封装，5 引脚 TO-252（顶视图）
TPS7B86-Q1 DDA 封装（不带 PG），8 引脚 HSOIC（顶视图）图 4-2 DDA 封装（不带 PG），
8 引脚 HSOIC（顶视图）

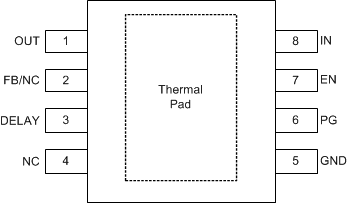

TPS7B86-Q1 DDA 封装（带 PG），8 引脚 HSOIC，B 版本（顶视图）图 4-3 DDA 封装（带 PG），
8 引脚 HSOIC，B 版本（顶视图）
图 4-4 DDA 封装（带 PG），
8 引脚 HSOIC，D 版本（顶视图）
表 4-1 引脚功能
引脚 类型(1) 说明
名称 编号
KVU DDA（无 PG） DDA（B 版本） DDA（D 版本）
延迟 — — 3 3 O 电源正常延迟调整引脚。在该引脚和 GND 之间连接一个电容器来设置 PG 复位延迟。将该引脚悬空以实现默认 (t(DLY_FIX)) 延迟。更多信息请参阅电源正常 (PG) 部分。如果不需要此功能，请将该引脚悬空，因为将该引脚连接到 GND 会导致 GND 电流永久增加。
EN 2 7 7 6 I 使能引脚。当使能引脚低于使能逻辑输入低电平 (VIL) 时，该器件被禁用。请勿将此引脚悬空，因为此引脚为高阻抗。如果保持悬空，该引脚可使器件启用或禁用。
FB/NC 4 2 2 2 I 当使用外部电阻分压器时，此引脚是反馈引脚；当使用具有固定输出电压的器件时，此引脚是 NC 引脚。使用可调器件时，必须通过电阻分压器将此引脚连接到输出，以使该器件正常工作。若采用固定输出模式，该引脚既可以保持悬空状态，也可以连接到 GND。
GND 3 5 5 4 G 接地引脚。需通过低阻抗连接将此引脚连接到散热焊盘。
IN 1 8 8 8 P 输入电源电压引脚。为了获得理想瞬态响应并尽可能减小输入阻抗，请在 IN 到 GND 之间使用建议值或更大的陶瓷电容器，如 建议运行条件 表和 输入电容器 部分所示。将输入电容器放置在尽可能靠近器件的输入的位置上。
NC — 3、4、6 4 7 — 无内部连接。该引脚可保持悬空或连接至 GND 以获得最佳散热性能。
OUT 5 1 1 1 O 稳压输出电压引脚。需要在 OUT 到 GND 之间连接一个电容器以确保稳定性。为获得出色的瞬态响应，请使用标称推荐值或从 OUT 到 GND 的更大陶瓷电容器，如 建议运行条件 表和 输出电容器 部分所示。将此输出电容器尽可能靠近器件输出端放置。如果使用高等效串联电阻 (ESR) 电容器，则使用 100nF 陶瓷电容器将输出去耦。
PG — — 6 5 O 高电平有效、电源正常引脚。开漏输出指示输出电压何时达到目标的 VPG(TH,RISING)。使用前馈电容可能会干扰 PG（电源正常）功能。更多信息请参阅电源正常 (PG) 部分。
散热焊盘 Pad Pad Pad Pad — 散热焊盘。将焊盘连接到 GND 以获得尽可能出色的热性能。更多信息请参阅布局 部分。
(1) I = 输入；O = 输出；P = 电源；G = 接地。
