6.3.3 可调节电源正常延迟计时器 (DELAY)

电源正常延迟周期是外部电容器在 DELAY 引脚上的功能。可调延迟可配置 PG 引脚变为高电平所需的时间。通过在该引脚和 GND 之间连接一个外部电容器来配置此延迟。图 6-4 显示了电源正常延迟引脚的典型时序图。如果 DELAY 引脚悬空，则电源正常延迟为 t(DLY_FIX)。更多有关如何对 PG 延迟进行编程的信息，请参阅 设置可调电源正常延迟 部分。

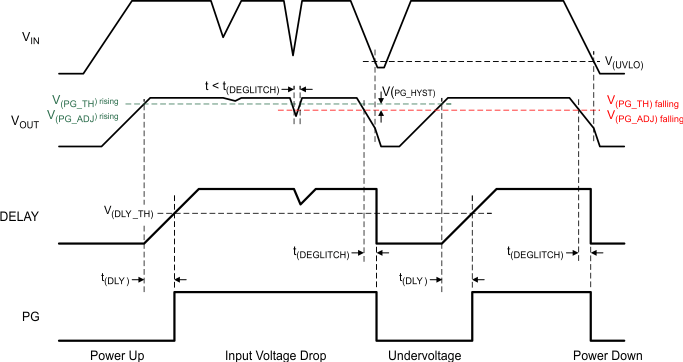

TPS7B86-Q1 典型的电源正常时序图
V(PG_TH) falling = V(PG_TH) rising – V(PG_HYST)。
图 6-4 典型的电源正常时序图
