5.7 典型特性

适用于所有电压版本，在 TJ = 25°C、VIN = VOUT(nom) + 0.5V、IOUT = 10mA、VEN = 1.7V 且 COUT = 0.1μF 条件下（除非另有说明）。

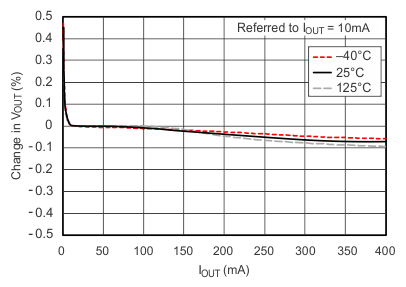

TPS736 负载调整率
传统器件
图 5-1 负载调整率
TPS736 线路调整
传统器件
图 5-3 线路调整
TPS736 压降电压与输出电流间的关系
传统器件
图 5-5 压降电压与输出电流间的关系

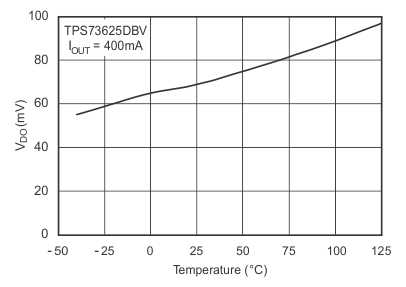

TPS736 压降电压与温度间的关系
传统器件
图 5-7 压降电压与温度间的关系
TPS736 输出电压精度柱状图
传统器件
图 5-9 输出电压精度柱状图
TPS736 接地引脚电流与输出电流间的关系
传统器件
图 5-11 接地引脚电流与输出电流间的关系
TPS736 接地引脚电流与温度间的关系
传统器件
图 5-13 接地引脚电流与温度间的关系
TPS736 关断时的接地引脚电流与温度间的关系
传统器件
图 5-15 关断时的接地引脚电流与温度间的关系
TPS736 电流限值与 VOUT（折返）间的关系
传统器件
图 5-17 电流限值与 VOUT（折返）间的关系
TPS736 电流限值与 VIN 间的关系
传统器件
图 5-19 电流限值与 VIN 间的关系
TPS736 电流限制与温度间的关系
传统器件
图 5-21 电流限制与温度间的关系

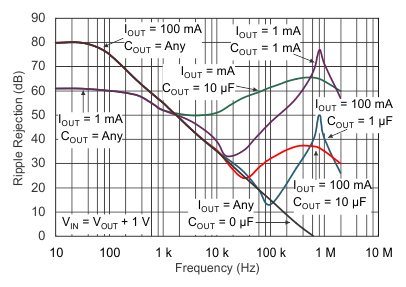

TPS736 PSRR（纹波抑制）与频率间的关系
传统器件
图 5-23 PSRR（纹波抑制）与频率间的关系
TPS736 PSRR（纹波抑制）与 VIN – VOUT 间的关系
传统器件
图 5-25 PSRR（纹波抑制）与 VIN – VOUT 间的关系

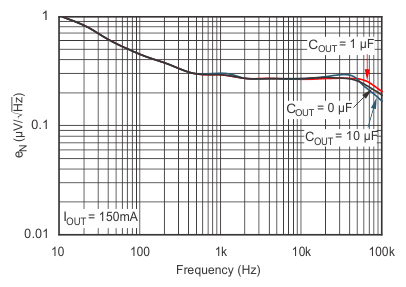

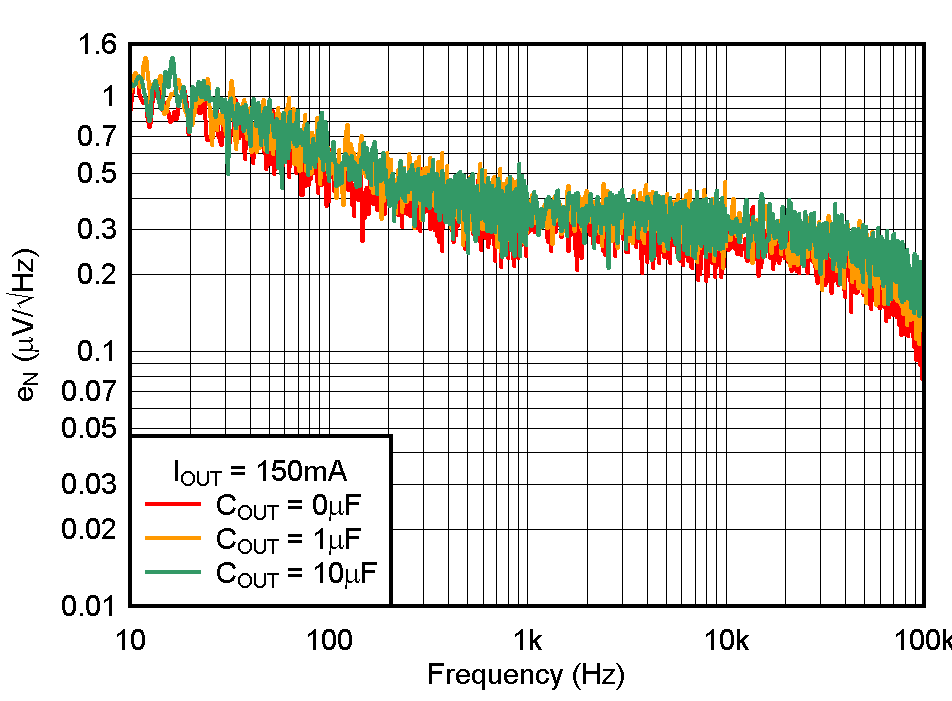

TPS736 噪声谱密度 CNR = 0μF
传统器件
图 5-27 噪声谱密度 CNR = 0μF
TPS736 噪声谱密度 CNR = 0.01μF
传统器件
图 5-29 噪声谱密度 CNR = 0.01μF
TPS736 RMS 噪声电压与 COUT 间的关系
传统器件
图 5-31 RMS 噪声电压与 COUT 间的关系
TPS736 RMS 噪声电压与 CNR 间的关系
传统器件
图 5-33 RMS 噪声电压与 CNR 间的关系

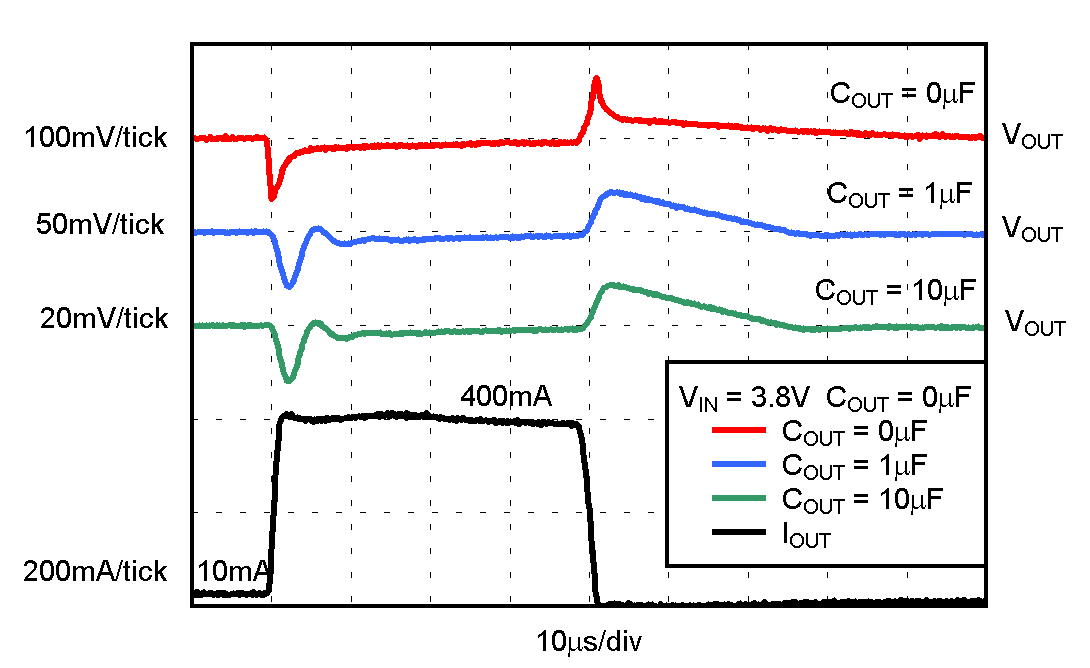

TPS736 TPS73633 负载瞬态响应
传统器件
图 5-35 TPS73633 负载瞬态响应
TPS736 TPS73633 线路瞬态响应
传统器件
图 5-37 TPS73633 线路瞬态响应
TPS736 TPS73633 导通响应
传统器件
图 5-39 TPS73633 导通响应
TPS736 TPS73633 关断响应
传统器件
图 5-41 TPS73633 关断响应
TPS736 TPS73633 上电和断电
传统器件
图 5-43 TPS73633 上电和断电
TPS736 IENABLE 与温度间的关系
传统器件
图 5-45 IENABLE 与温度间的关系
TPS736 TPS73601 RMS 噪声电压与 CFB 间的关系
传统器件
图 5-47 TPS73601 RMS 噪声电压与 CFB 间的关系

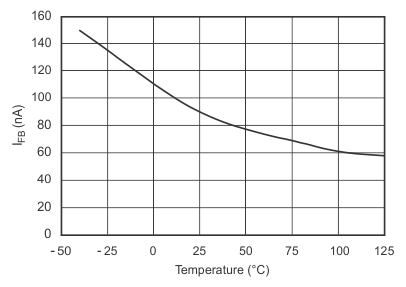

TPS736 TPS73601 IFB 与温度间的关系
传统器件
图 5-49 TPS73601 IFB 与温度间的关系

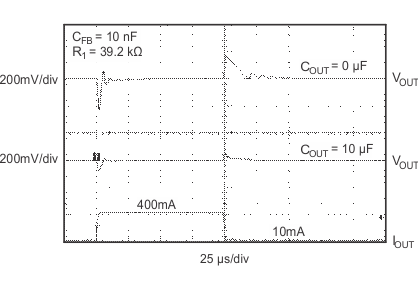

TPS736 TPS73601 负载瞬态，可调节版本
传统器件
图 5-51 TPS73601 负载瞬态，可调节版本

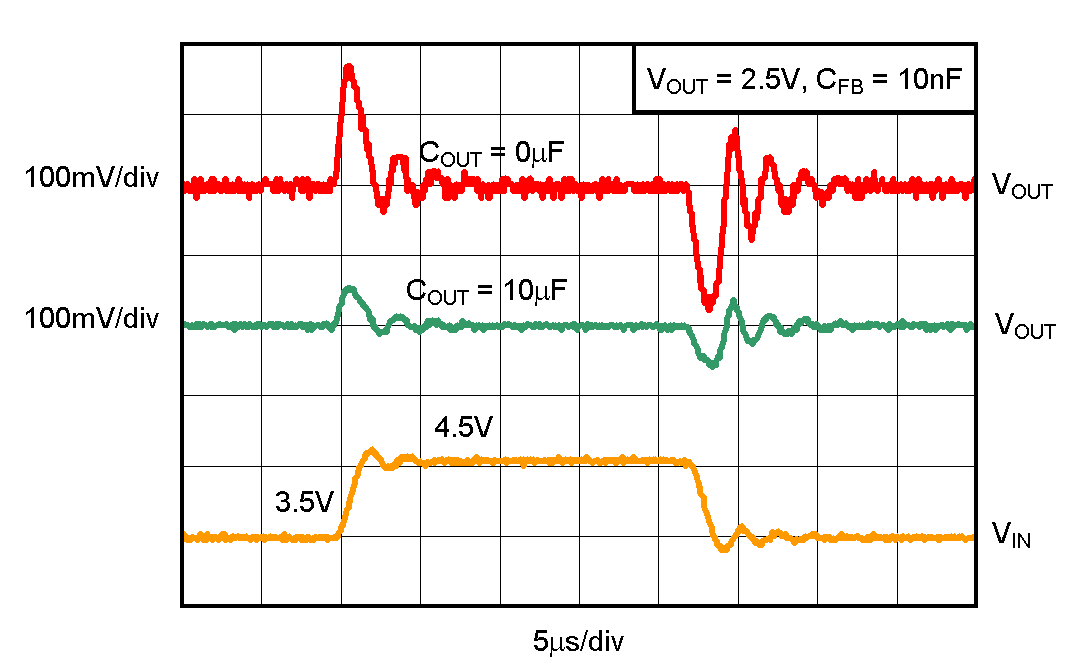

TPS736 TPS73601 线路瞬态，可调节版本
传统器件
图 5-53 TPS73601 线路瞬态，可调节版本

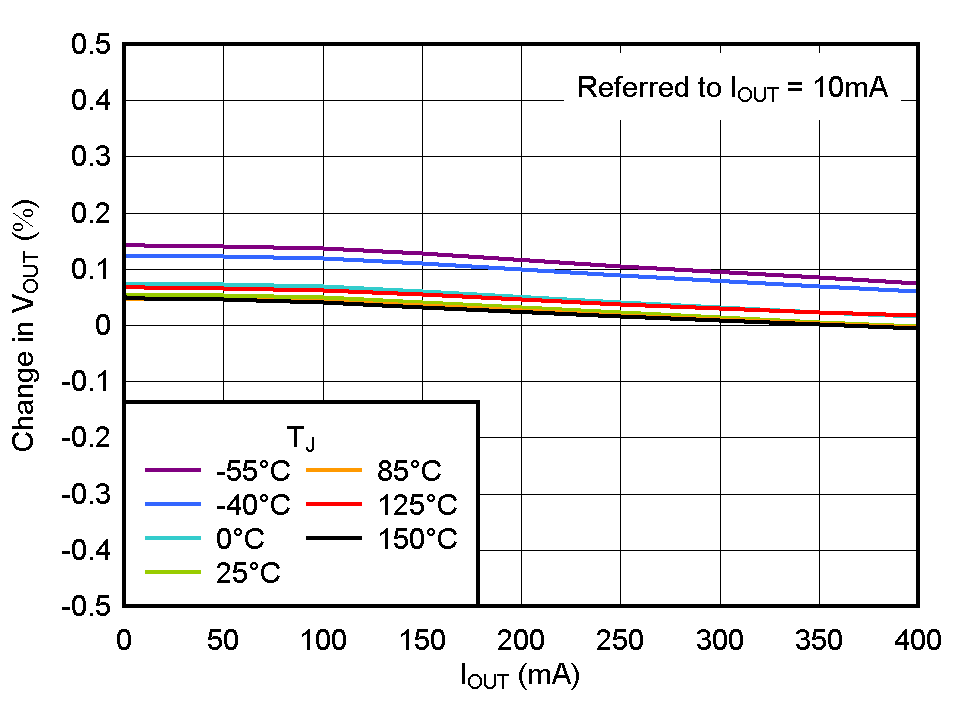

TPS736 负载调整率
新器件
图 5-2 负载调整率

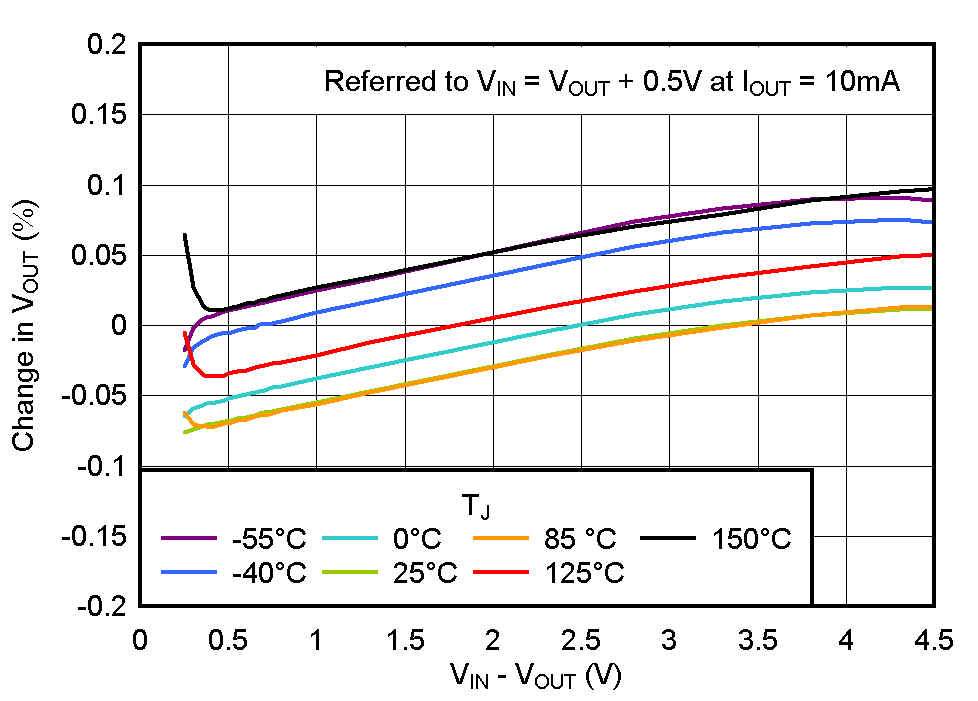

TPS736 线路调整
新器件
图 5-4 线路调整

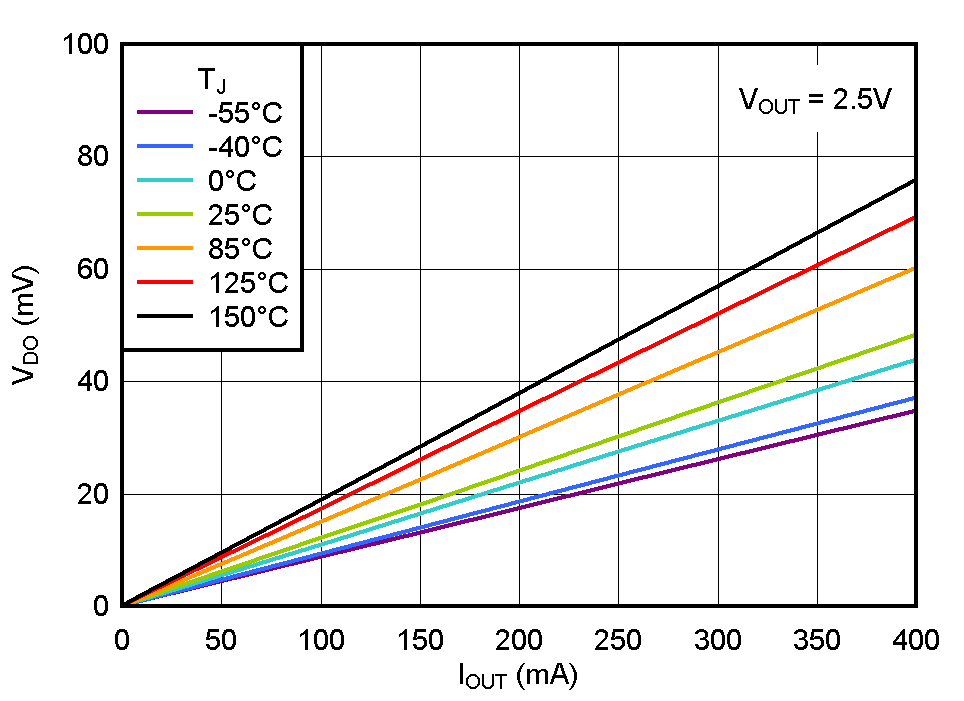

TPS736 压降电压与输出电流间的关系
新器件
图 5-6 压降电压与输出电流间的关系

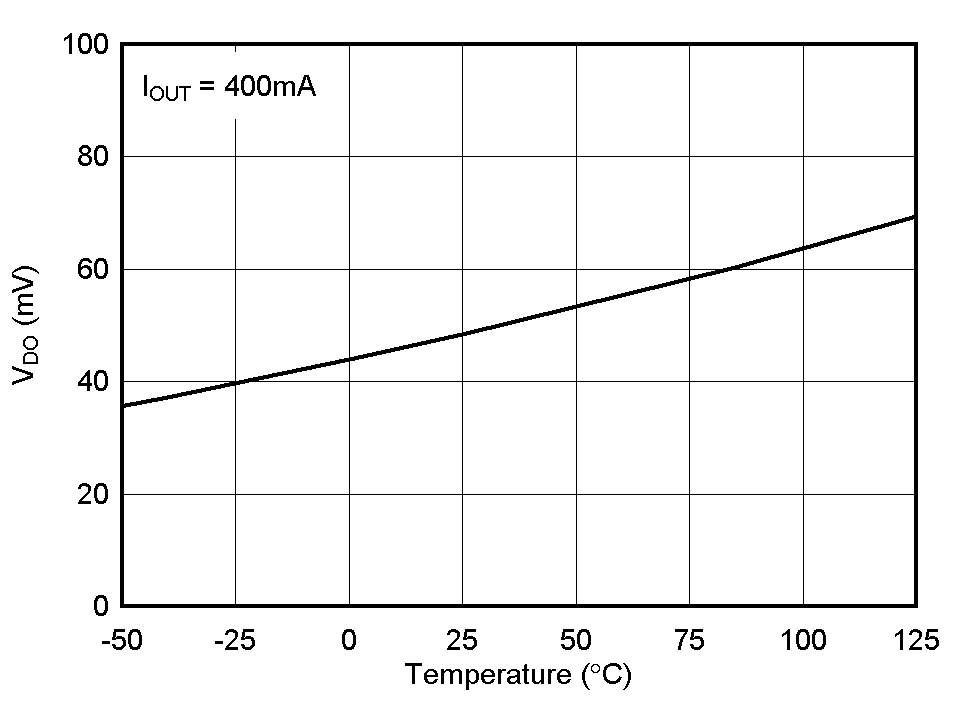

TPS736 压降电压与温度间的关系
新器件
图 5-8 压降电压与温度间的关系
TPS736 输出电压漂移柱状图
传统器件
图 5-10 输出电压漂移柱状图

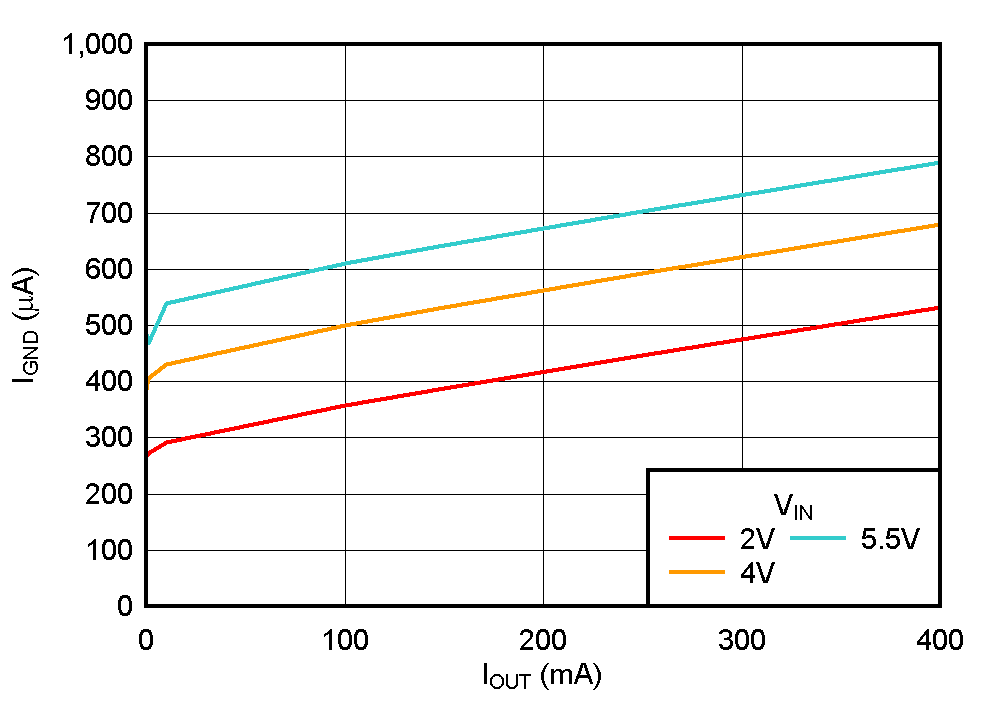

TPS736 接地引脚电流与输出电流间的关系
新器件
图 5-12 接地引脚电流与输出电流间的关系

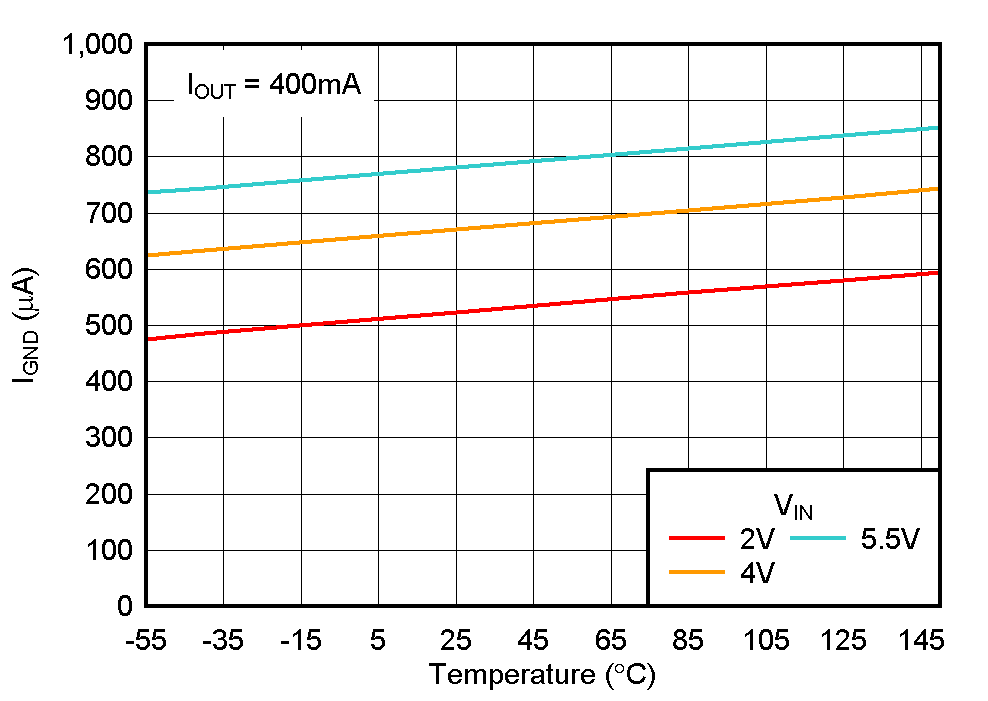

TPS736 接地引脚电流与温度间的关系
新器件
图 5-14 接地引脚电流与温度间的关系

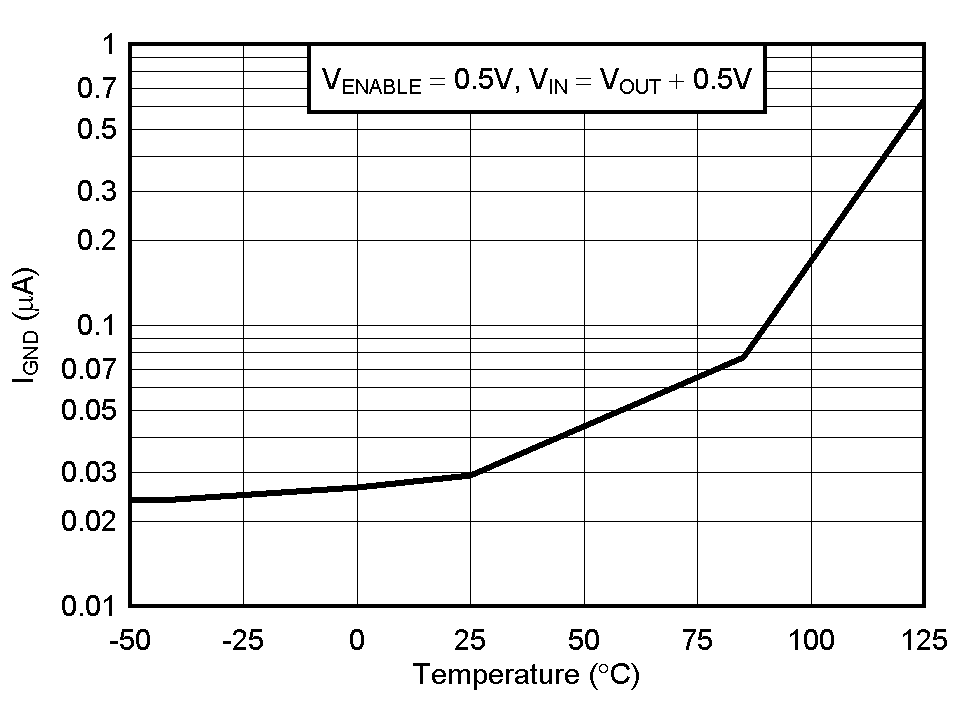

TPS736 关断时的接地引脚电流与温度间的关系
新器件
图 5-16 关断时的接地引脚电流与温度间的关系

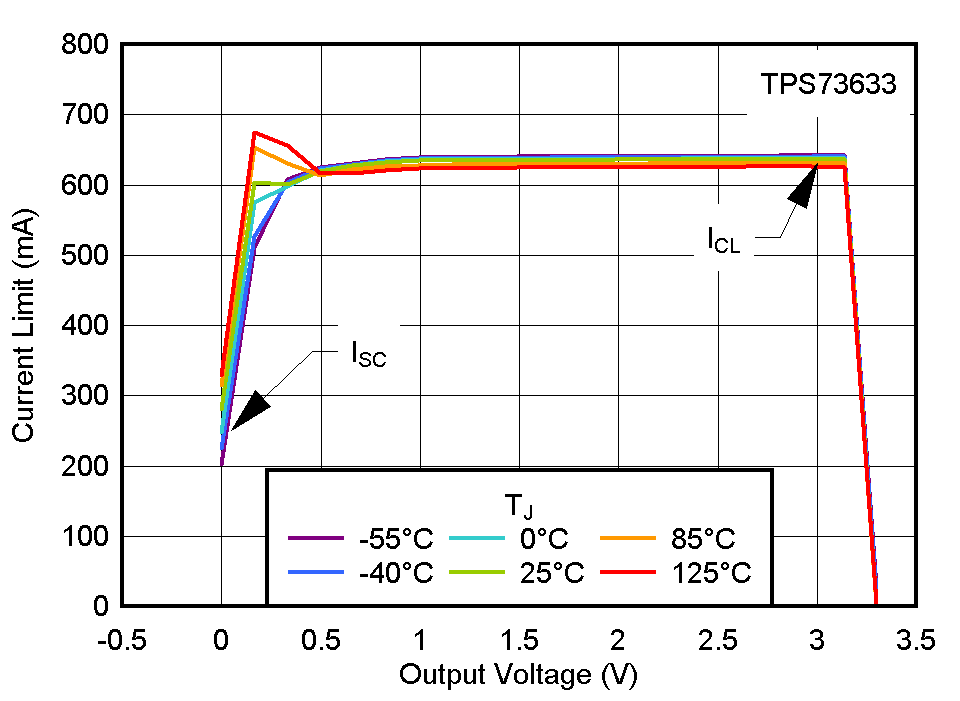

TPS736 电流限值与 VOUT（折返）间的关系
新器件
图 5-18 电流限值与 VOUT（折返）间的关系

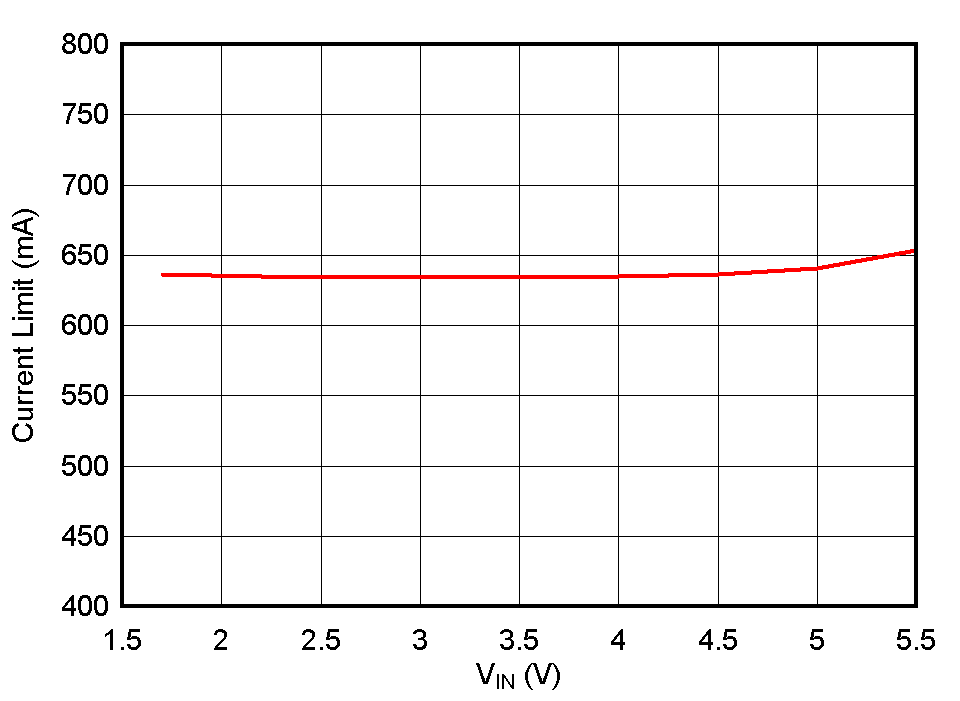

TPS736 电流限值与 VIN 间的关系
新器件
图 5-20 电流限值与 VIN 间的关系

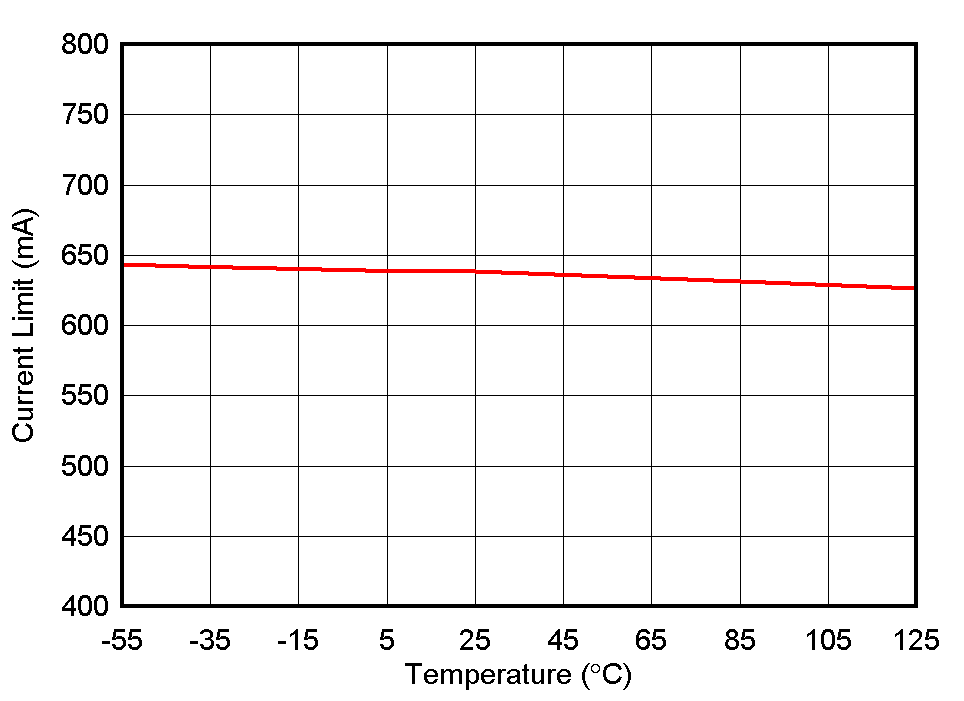

TPS736 电流限制与温度间的关系
新器件
图 5-22 电流限制与温度间的关系

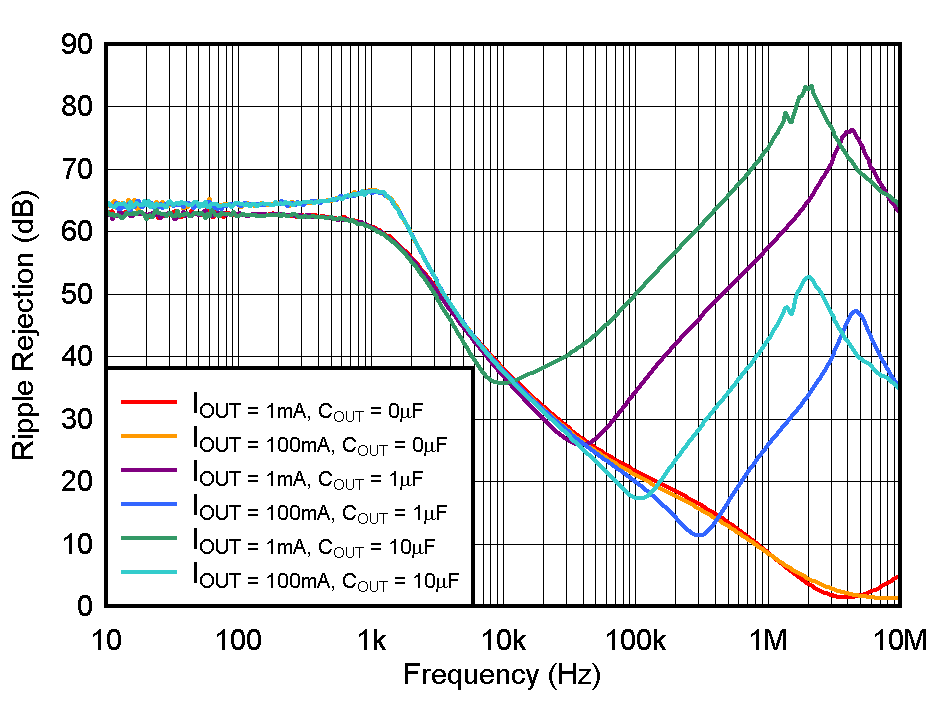

TPS736 PSRR（纹波抑制）与频率间的关系
新器件
图 5-24 PSRR（纹波抑制）与频率间的关系

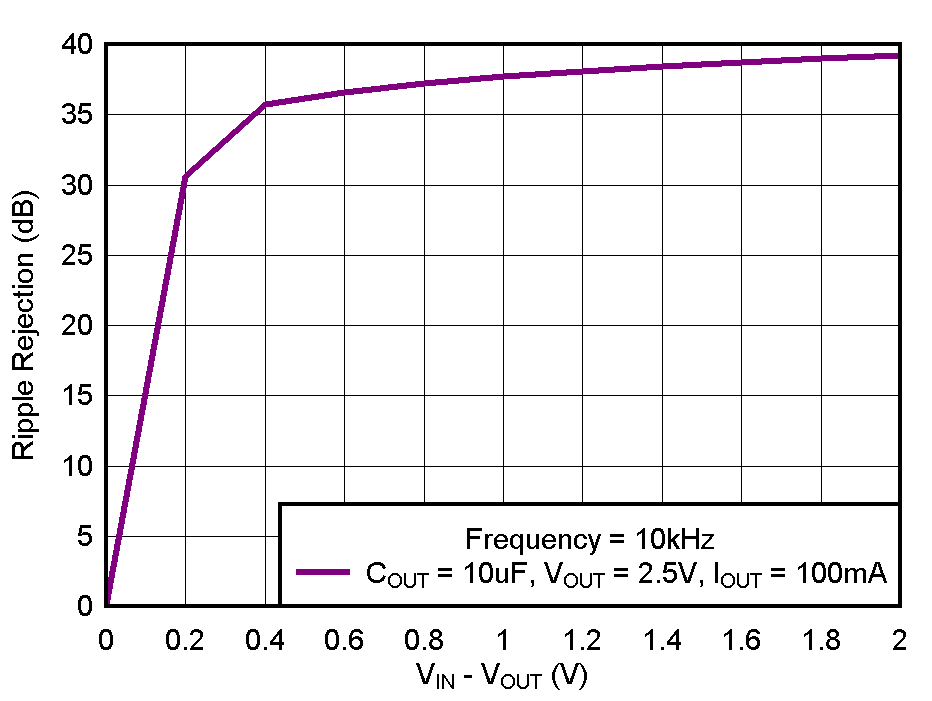

TPS736 PSRR（纹波抑制）与 VIN – VOUT 间的关系
新器件
图 5-26 PSRR（纹波抑制）与 VIN – VOUT 间的关系
TPS736 噪声谱密度 CNR = 0μF
新器件
图 5-28 噪声谱密度 CNR = 0μF

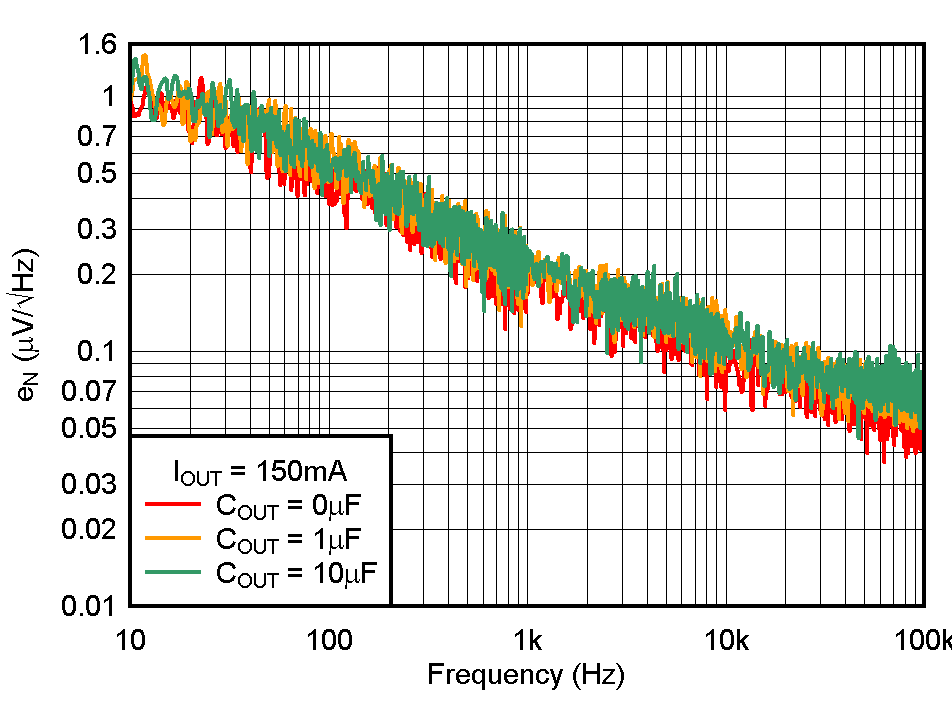

TPS736 噪声谱密度 CNR = 0.01μF
新器件
图 5-30 噪声谱密度 CNR = 0.01μF

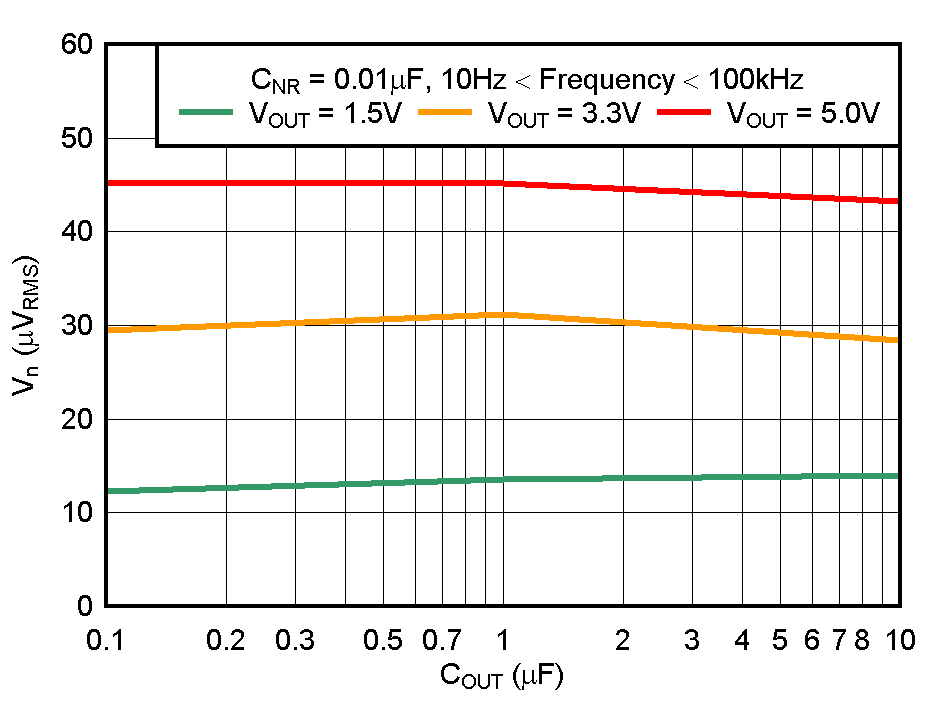

TPS736 RMS 噪声电压与 COUT 间的关系
新器件
图 5-32 RMS 噪声电压与 COUT 间的关系

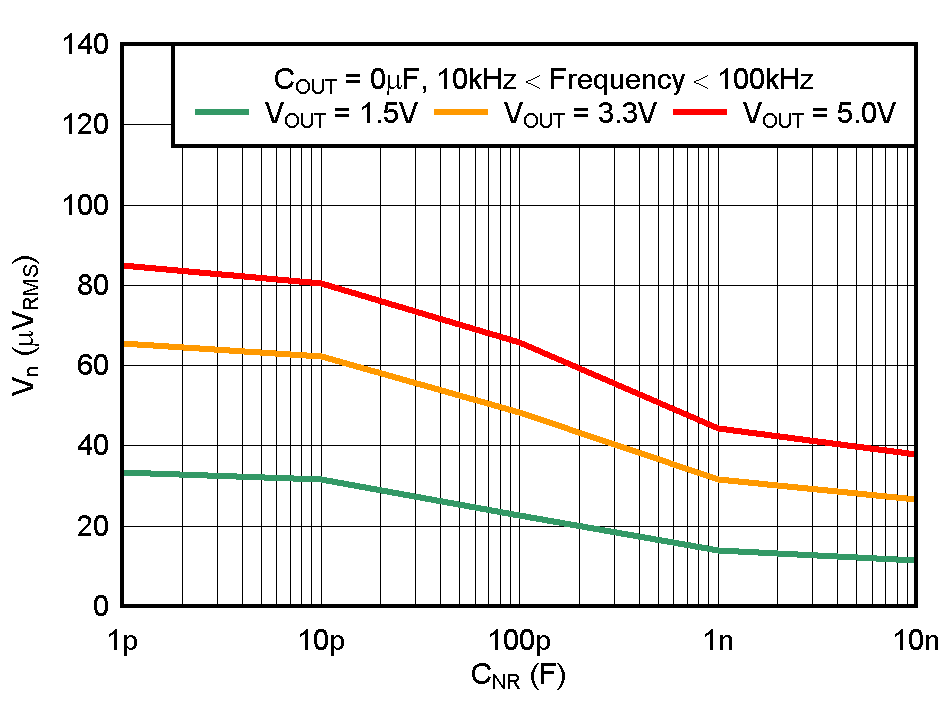

TPS736 RMS 噪声电压与 CNR 间的关系
新器件
图 5-34 RMS 噪声电压与 CNR 间的关系
TPS736 TPS73633 负载瞬态响应
新器件
图 5-36 TPS73633 负载瞬态响应

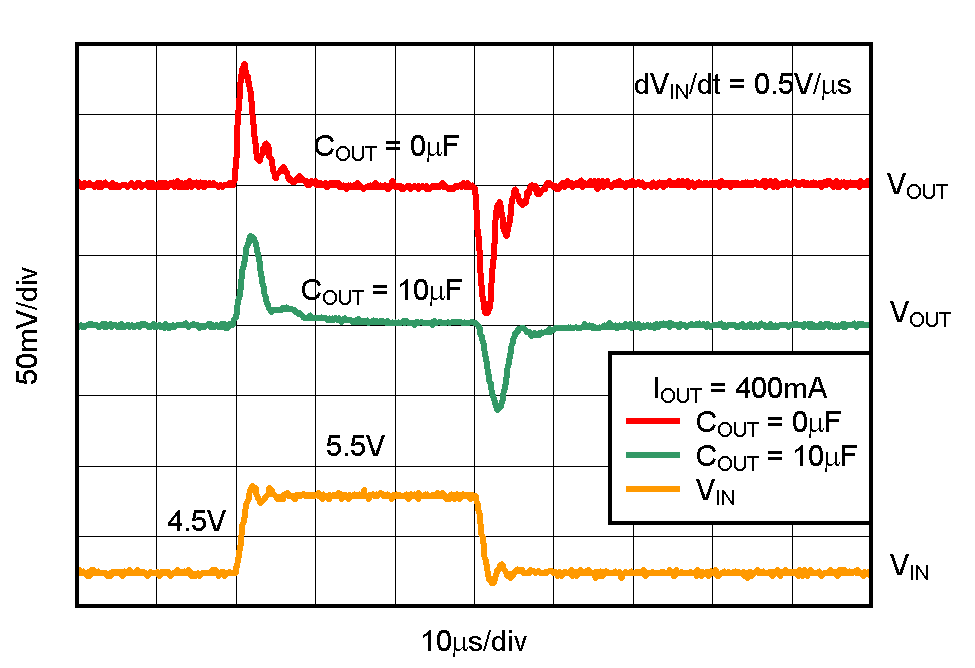

TPS736 TPS73633 线路瞬态响应
新器件
图 5-38 TPS73633 线路瞬态响应

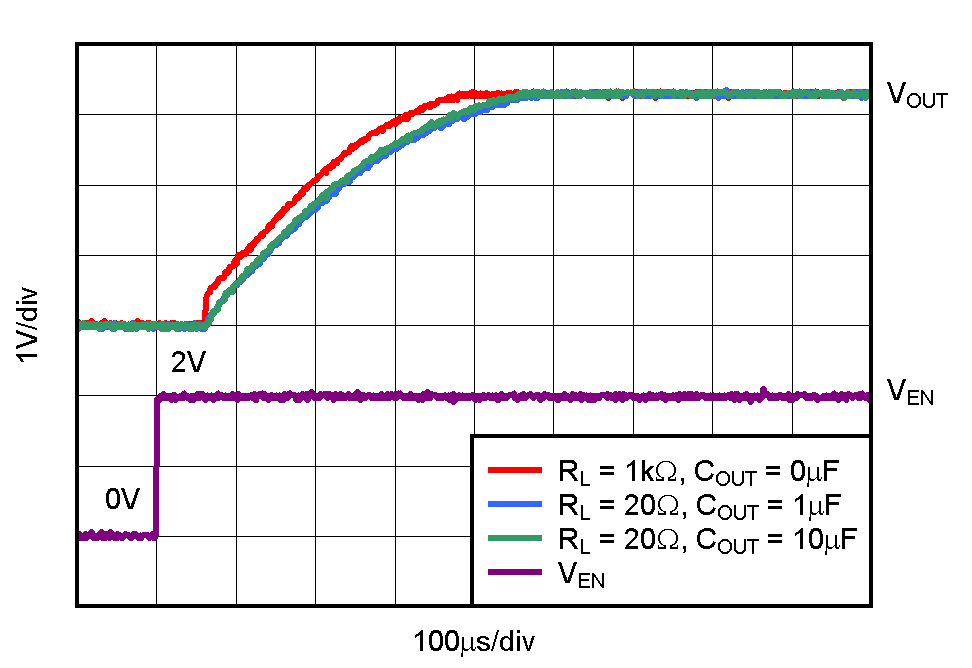

TPS736 TPS73633 导通响应
新器件
图 5-40 TPS73633 导通响应

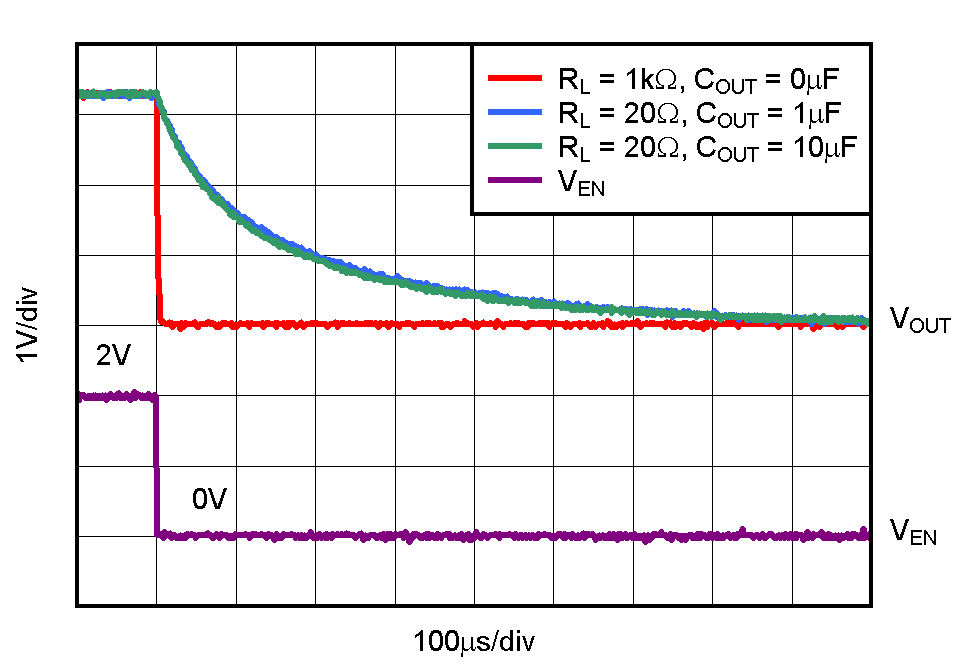

TPS736 TPS73633 关断响应
新器件
图 5-42 TPS73633 关断响应

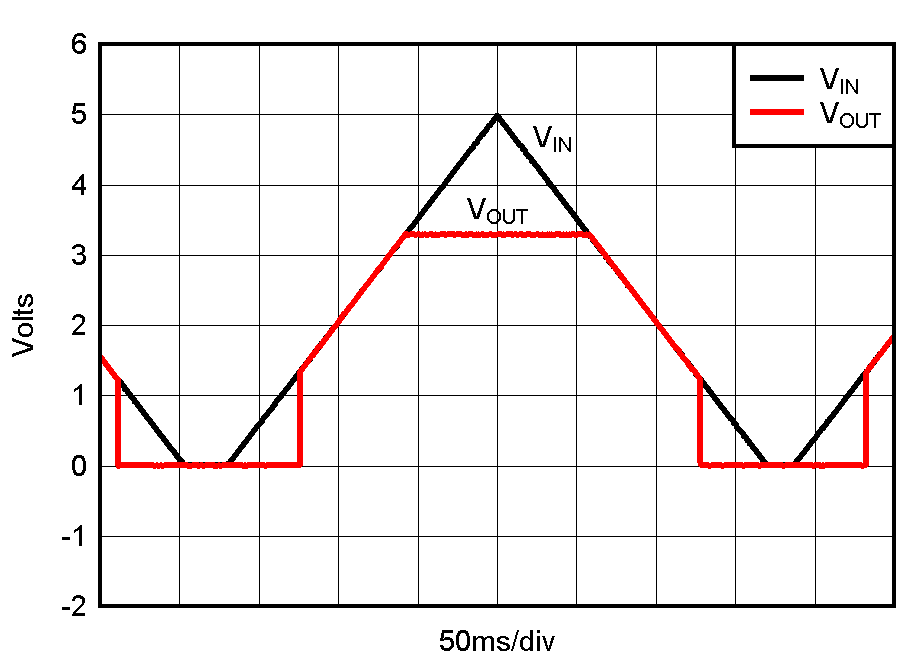

TPS736 TPS73633 上电和断电
新器件
图 5-44 TPS73633 上电和断电

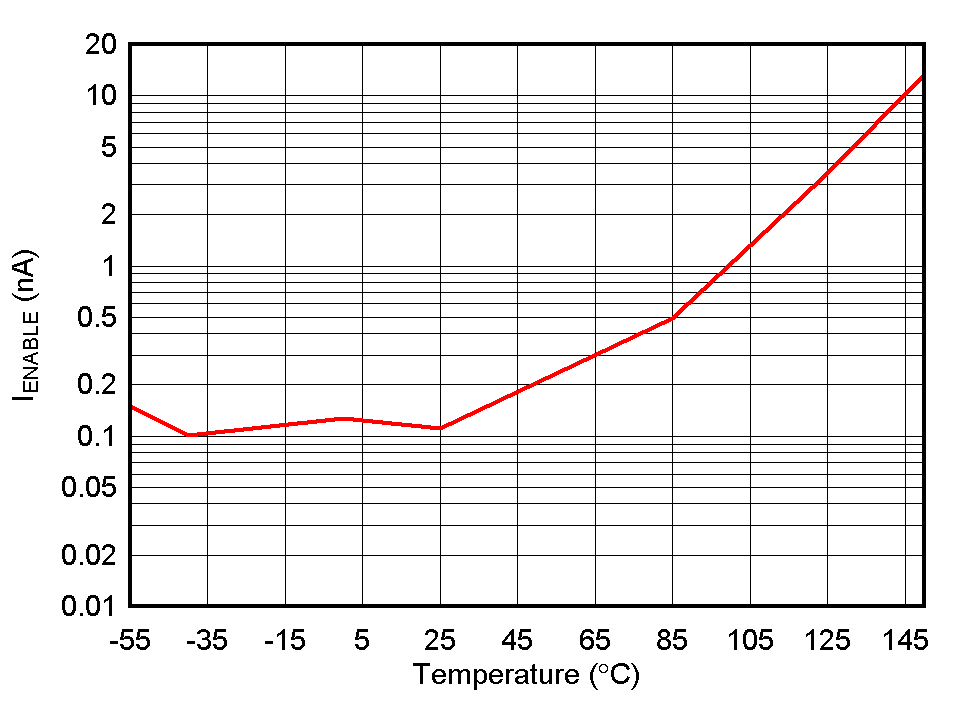

TPS736 IENABLE 与温度间的关系
新器件
图 5-46 IENABLE 与温度间的关系

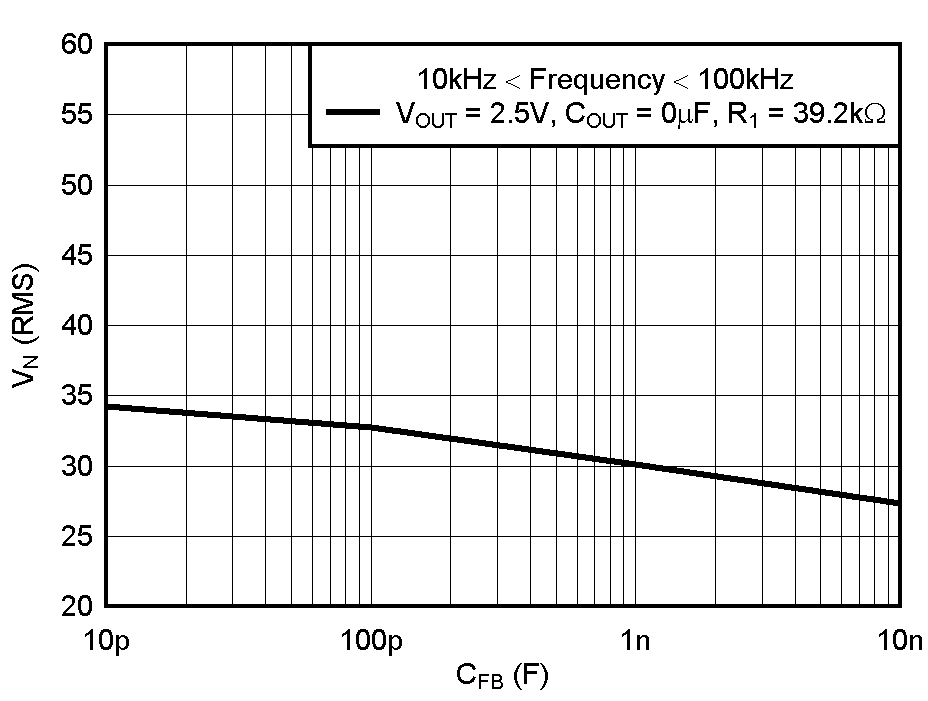

TPS736 TPS73601 RMS 噪声电压与 CFB 间的关系
新器件
图 5-48 TPS73601 RMS 噪声电压与 CFB 间的关系

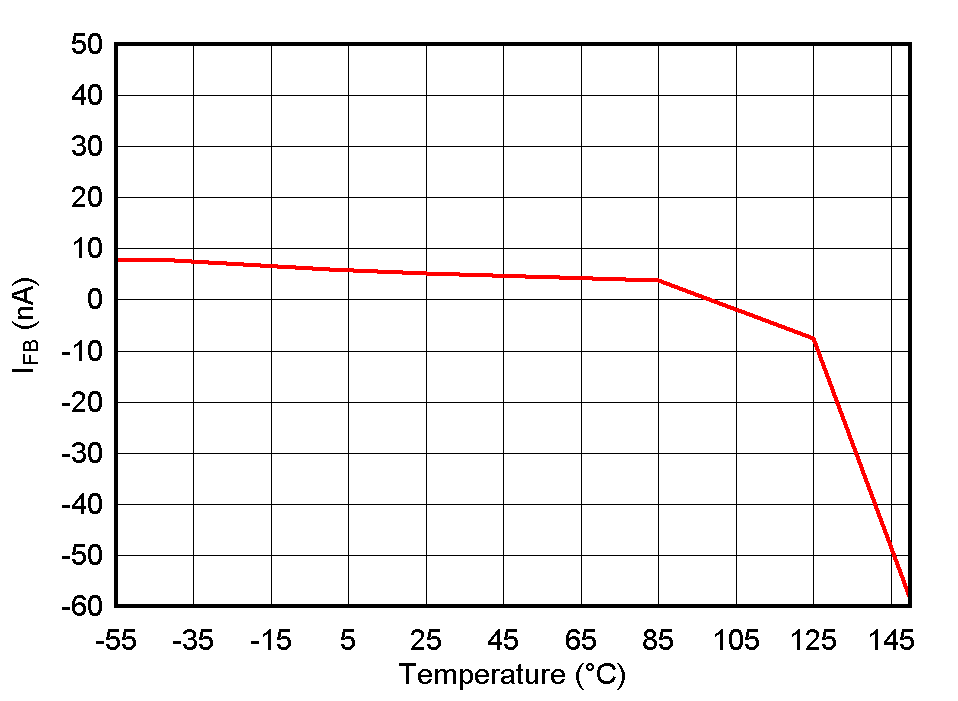

TPS736 TPS73601 IFB 与温度间的关系
新器件
图 5-50 TPS73601 IFB 与温度间的关系

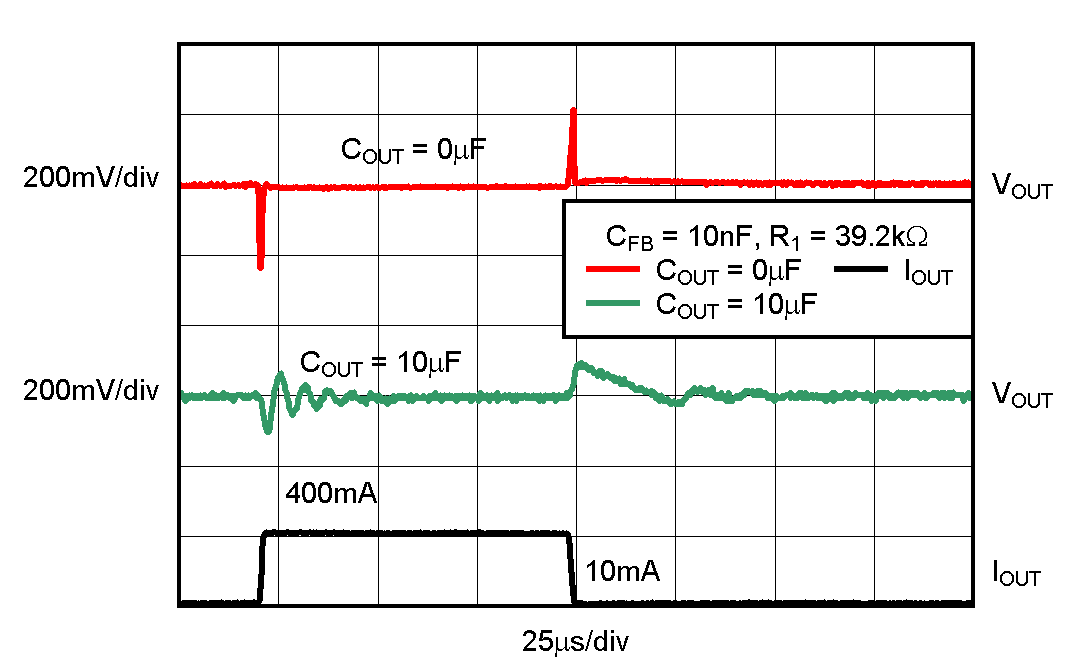

TPS736 TPS73601 负载瞬态，可调节版本
新器件
图 5-52 TPS73601 负载瞬态，可调节版本
TPS736 TPS73601 线路瞬态，可调节版本
新器件
图 5-54 TPS73601 线路瞬态，可调节版本
