3 说明

TPS736 低压降 (LDO) 线性稳压器采用全新的拓扑结构：在电压跟随器配置中使用 NMOS 导通晶体管。这个拓扑结构在使用具有低等效串联电阻 (ESR) 的输出电容器时保持稳定，甚至可实现无电容器运行。该器件还提供高反向阻断（低反向电流）和接地引脚电流（在所有输出电流值范围内几乎保持恒定）。

TPS736 利用先进的 BiCMOS 工艺实现高精度，同时提供超低压降电压和低接地引脚电流。未启用时，电流消耗低于 1μA，非常适合于便携式应用。极低的输出噪声（0.1μF CNR 时为 30μVRMS）使得此器件非常适合为 VCO 供电。该器件受到热关断和折返电流限制的保护。

封装信息
器件型号 封装(1) 封装尺寸(2)
TPS736 DBV（SOT-23，5） 2.9mm × 2.8mm
DCQ（SOT-223，6） 6.5mm × 7.06mm
DRB（VSON，8） 3mm × 3mm
(1) 如需更多信息，请参阅机械、封装和可订购信息。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

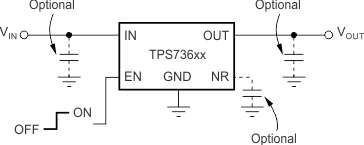

TPS736 针对固定电压版本的典型应用电路针对固定电压版本的典型应用电路
