6.3.11 VTT DIMM 应用的输出容差注意事项

TPS51200 专门设计用于为存储器终端电源轨供电（如图 6-3 所示）。DDR 存储器终端结构决定了 VTT 轨的主要特性，可以灌/拉电流来维持合理的 VTT 容差。有关单个存储器单元的典型特性，请参阅图 6-4。

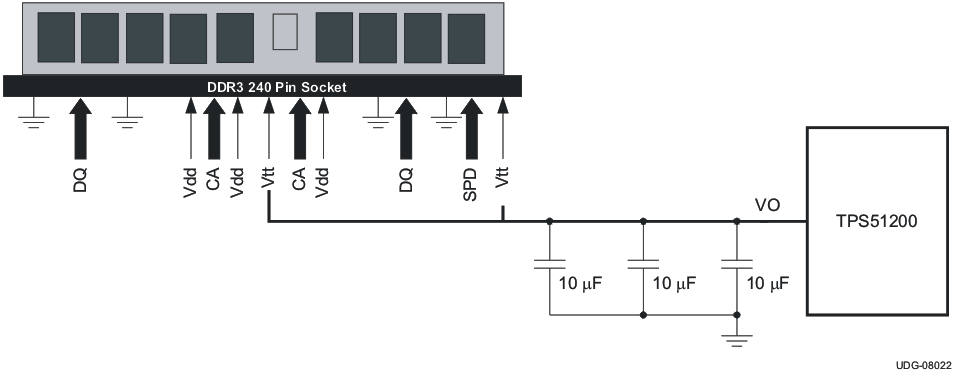

TPS51200 采用 TPS51200 的 DDR3 VTT DIMM 的典型应用图图 6-3 采用 TPS51200 的 DDR3 VTT DIMM 的典型应用图

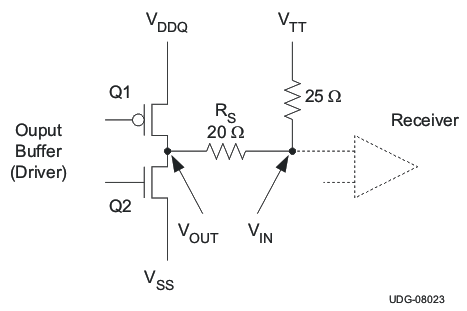

TPS51200 DDR 物理信号系统双向 SSTL 信号图 6-4 DDR 物理信号系统双向 SSTL 信号

在图 6-4 中，当 Q1 导通、Q2 关断时：

  • 电流从 VDDQ 通过终端电阻器流向 VTT
  • VTT 灌入电流

在图 6-4 中，当 Q2 导通、Q1 关断时：

  • 电流从 VTT 通过终端电阻器流向 GND
  • VTT 拉取电流

由于 VTT 的精度直接影响存储器信号完整性，因此必须了解 VTT 的容差要求。方程式 1 适用于直流和交流条件，并基于适用于 DDR 和 DDR2的 JEDEC VTT 规范（JEDEC 标准：DDR JESD8-9B 2002 年 5 月；DDR2 JESD8-15A 2003 年 9 月）。

方程式 1. VVTTREF – 40mV < VVTT < VVTTREF + 40mV

规范本身表明 VTT 必须跟踪 VTTREF 才能实现适当的信号调节。

TPS51200 确保稳压器输出电压如方程式 2 所示，这适用于直流和交流条件。

方程式 2. VVTTREF –25mV < VVTT < VVTTREF + 25mV

其中

  • –2A < IVTT < 2A

稳压器输出电压在稳压器侧进行测量，而不是在负载侧进行测量。该容差适用于 DDR、DDR2、DDR3、DDR3L 和低功耗 DDR3 和 DDR4 应用（有关详细信息，请参阅表 6-1）。为满足稳定性要求，至少需要 20μF 输出电容。考虑到 MLCC 电容器的实际容差，三个 10μF 陶瓷电容器足以满足 VTT 精度要求。

表 6-1 DDR、DDR2、DDR3 和 LP DDR3 端接技术
DDR DDR2 DR3 低功耗 DDR3
FSB 数据速率 200、266、333 和 400MHz 400、533、677 和 800MHz 800、1066、1330 和 1600MHz
终端 对于所有信号，主板端接至 VTT 对于数据组采用片上端接。用于地址、命令和控制信号的 VTT 端接 对于数据组采用片上端接。用于地址、命令和控制信号的 VTT 端接
终止电流需求 最大瞬态拉电流/灌电流高达 2.6A 至 2.9A 要求不高 要求不高
只有 34 个信号（地址、命令、控制）连接至 VTT 只有 34 个信号（地址、命令、控制）连接至 VTT
ODT 处理数据信号 ODT 处理数据信号
突发电流小于 1A 突发电流小于 1A
电压电平 2.5V 内核和
I/O 1.25V VTT		 1.8V 内核和
I/O 0.9V VTT		 1.5V 内核和
I/O 0.75V VTT		 1.2V 内核和
I/O 0.6V VTT

TPS51200 使用跨导 (gM) 来驱动 LDO。器件的跨导和输出电流决定基准输入和输出稳压器之间的压降。典型的跨导水平在 2A 电流下为 250S，并会相对于负载发生变化，以节省静态电流（即跨导在空载条件下非常低）。(gM) LDO 稳压器是单极系统。由于跨导的带宽性质，只有输出电容决定电压环路的单位增益带宽（请参阅方程式 3）。

方程式 3. TPS51200

其中

  • ƒUGBW 是单位增益带宽
  • gM 是跨导
  • COUT 是输出电容

由于有输出大容量电容器要求，此类稳压器有两项限制需要注意。为了保持稳定性，输出电容器 ESR 影响的零点位置必须大于电流环路的 –3dB 点。此约束意味着设计中不应使用具有更高 ESR 的电容器。此外，应该很好地了解陶瓷电容器的阻抗特性，以防止由于大 ESL、输出电容器和 VO 引脚电压引线的寄生电感而导致跨导 (gM) –3dB 点附近的增益峰值效应。
