5.6 典型特性

输出端使用 3 × 10µF MLCCs (0805)

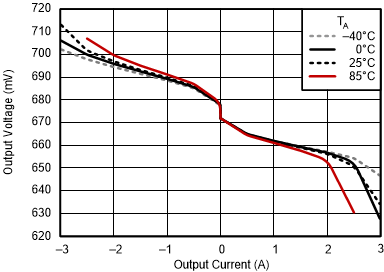

TPS51200 负载调整率
VVIN = 3.3V DDR
图 5-1 负载调整率

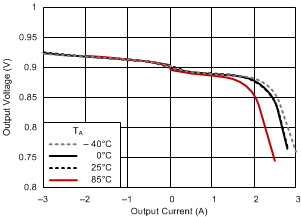

TPS51200 负载调整率
VVIN = 3.3V DDR3
图 5-3 负载调整率

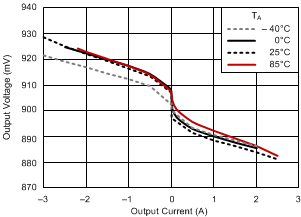

TPS51200 负载调整率
VVIN = 3.3V LP DDR3 或 DDR4
图 5-5 负载调整率

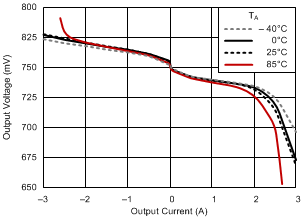

TPS51200 负载调整率
VVIN = 2.5V DDR2
图 5-7 负载调整率

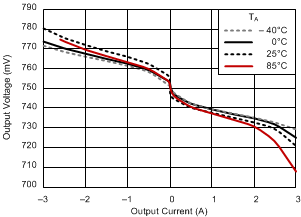

TPS51200 负载调整率
VVIN = 2.5V DDR3L
图 5-9 负载调整率

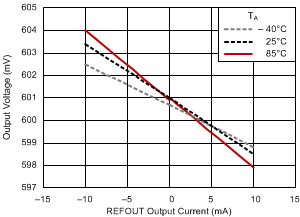

TPS51200 REFOUT 负载调节
DDR
图 5-11 REFOUT 负载调节

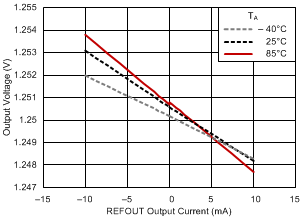

TPS51200 REFOUT 负载调节
DDR3
图 5-13 REFOUT 负载调节
TPS51200 REFOUT 负载调节
LP DDR3 或 DDR4
图 5-15 REFOUT 负载调节
TPS51200 波特图
DDR2
图 5-17 波特图
TPS51200 负载调整率
VVIN = 3.3V DDR2
图 5-2 负载调整率
TPS51200 负载调整率
VVIN = 3.3V DDR3L
图 5-4 负载调整率
TPS51200 负载调整率
VVIN = 2.5V DDR
图 5-6 负载调整率
TPS51200 负载调整率
VVIN = 2.5V DDR3
图 5-8 负载调整率
TPS51200 负载调整率
VVIN = 2.5V LP DDR3 或 DDR4
图 5-10 负载调整率
TPS51200 REFOUT 负载调节
DDR2
图 5-12 REFOUT 负载调节
TPS51200 REFOUT 负载调节
DDR3L
图 5-14 REFOUT 负载调节

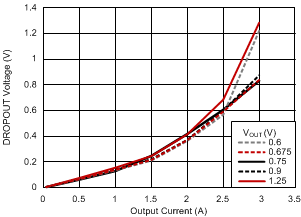

TPS51200 压降电压与输出电流间的关系
图 5-16 压降电压与输出电流间的关系
TPS51200 波特图
DDR3
图 5-18 波特图
