TPS51200 器件是一款灌电流和拉电流双倍数据速率 (DDR) 终端稳压器,专门针对低输入电压、低成本、低噪声的空间受限型系统而设计。

TPS51200 可保持快速的瞬态响应,仅需 20μF 超低输出电容。TPS51200 支持远端电压检测功能,并能满足 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 总线终端的所有电源要求。

此外,TPS51200 还提供一个开漏 PGOOD 信号来监测输出稳压,并提供一个 EN 信号在 S3(挂起至 RAM)期间针对 DDR 应用对 VTT 进行放电。

TPS51200 采用带散热焊盘的高效散热型 10 引脚 VSON 封装,具有绿色环保和无铅的特性。它的额定运行温度为 -40°C 至 +85°C。

器件信息
器件型号封装(1)本体尺寸(标称值)
TPS51200VSON (10)3.00mm × 3.00mm
如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。

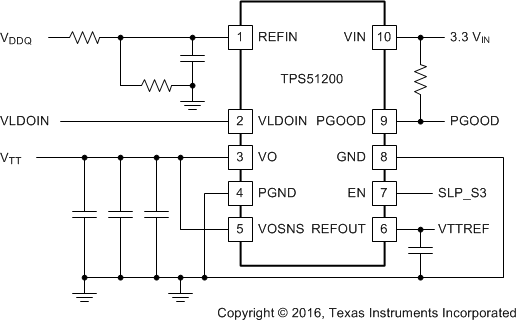

简化的 DDR 应用
TPS51200
