8.2.3 应用曲线

TPS1200-Q1 INP = GND 且 CBST = 470nF 时自举电压的启动曲线图 8-2 INP = GND 且 CBST = 470nF 时自举电压的启动曲线

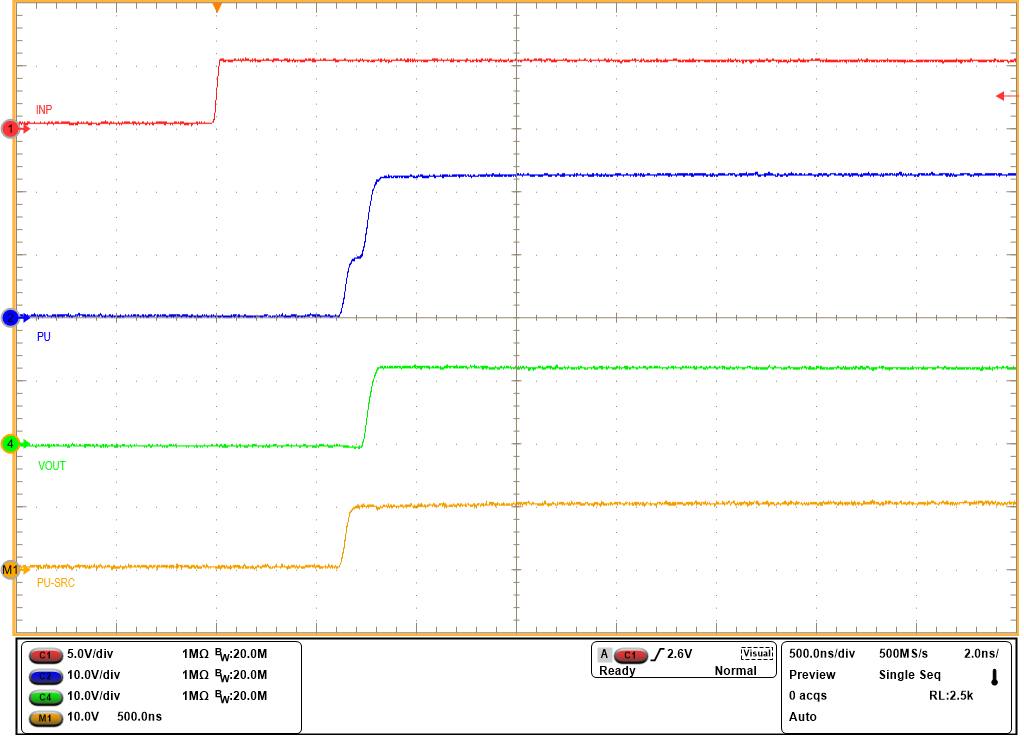

TPS1200-Q1 INP 由低电平到高电平且 CBST = 470nF 时 TPS12000-Q1 的导通响应图 8-4 INP 由低电平到高电平且 CBST = 470nF 时 TPS12000-Q1 的导通响应
TPS1200-Q1 TPS12000-Q1 在 50A 过流保护设置且 tsc = 1ms 下针对 40A 至 55A 负载阶跃的过流响应图 8-6 TPS12000-Q1 在 50A 过流保护设置且 tsc = 1ms 下针对 40A 至 55A 负载阶跃的过流响应
TPS1200-Q1 TPS12000-Q1 针对过流故障的闭锁响应图 8-8 TPS12000-Q1 针对过流故障的闭锁响应
TPS1200-Q1 TPS12000-Q1 在 36V 电平下的过压截止响应图 8-10 TPS12000-Q1 在 36V 电平下的过压截止响应
TPS1200-Q1 INP = HIGH 且 CBST = 470nF 时自举电压的启动曲线图 8-3 INP = HIGH 且 CBST = 470nF 时自举电压的启动曲线
TPS1200-Q1 INP 由高电平到低电平且 CBST = 470nF 时 TPS12000-Q1 的关断响应图 8-5 INP 由高电平到低电平且 CBST = 470nF 时 TPS12000-Q1 的关断响应
TPS1200-Q1 TPS12000-Q1 针对过流故障的自动重试响应图 8-7 TPS12000-Q1 针对过流故障的自动重试响应
TPS1200-Q1 TPS12000-Q1 器件在 50A 短路保护设置且 TMR 为开路时的输出短路响应图 8-9 TPS12000-Q1 器件在 50A 短路保护设置且 TMR 为开路时的输出短路响应
