6.1.1 导通电阻

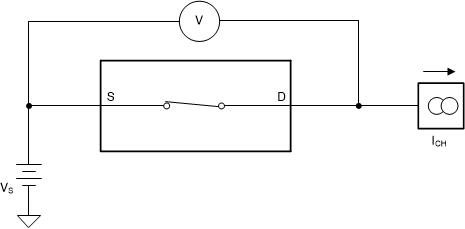

TMUX6136 的导通电阻是器件源极 (Sx) 和漏极 (D) 引脚之间的欧姆电阻。导通电阻随输入电压和电源电压的变化而变化。符号 RON 用于表示导通电阻。图 6-1 展示了用于测量 RON 的测量设置。电压 (V) 和电流 (ICH) 通过此设置进行测量，RON 的计算方法如 方程式 1 所示。

TMUX6136 导通电阻测量设置图 6-1 导通电阻测量设置
方程式 1. R O N = V / I C H
