6.1.6 电荷注入

TMUX6136 具有简单的传输门拓扑。NMOS 和 PMOS 晶体管之间电容的任何不匹配都会导致在栅极信号的下降沿或上升沿期间向漏极或源极注入电荷。注入器件源极的电荷量称为电荷注入，用符号 QINJ 表示。图 6-6 展示了用于测量从漏极 (D) 到源极 (Sx) 的电荷注入的设置。

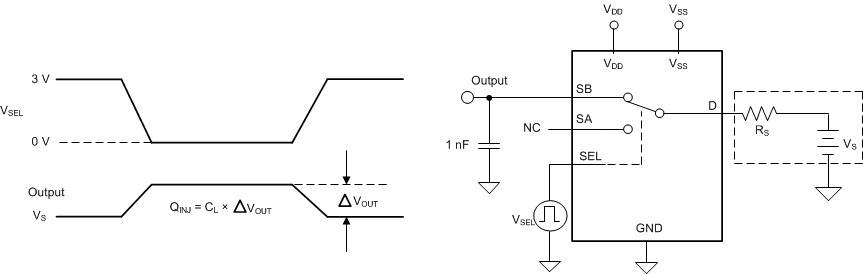

TMUX6136 电荷注入测量设置图 6-6 电荷注入测量设置
