6.1.7 关断隔离

关断隔离定义为：当向关断通道的源极引脚 (Sx) 施加 1VRMS 信号时，TMUX6136 的漏极引脚 (D) 上的电压。图 6-7 显示了用于测量关断隔离的设置。使用方程式 2 计算隔离。

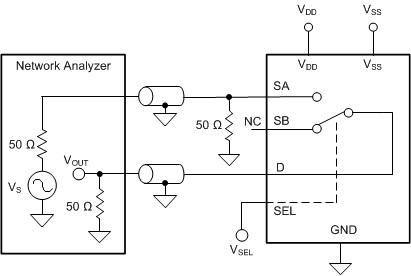

TMUX6136 关断隔离测量设置图 6-7 关断隔离测量设置
方程式 2. O f f   I s o l a t i o n = 20   ×   L o g V O U T V S
