6.9 典型特性

TA = 25°C，VDD = 15V，且 VSS = -15V（除非另有说明）

TMUX6111 TMUX6112 TMUX6113 导通电阻与源极或漏极电压之间的关系
双电源运行 (TA = 25°C)
图 6-1 导通电阻与源极或漏极电压之间的关系
TMUX6111 TMUX6112 TMUX6113 导通电阻与源极或漏极电压之间的关系
VDD = 15V，VSS = -15V
图 6-3 导通电阻与源极或漏极电压之间的关系
TMUX6111 TMUX6112 TMUX6113 漏电流与温度间的关系
VDD = 15V，VSS = -15V
图 6-5 漏电流与温度间的关系
TMUX6111 TMUX6112 TMUX6113 电荷注入与源极电压间的关系
TA = 25°C
图 6-7 电荷注入与源极电压间的关系
TMUX6111 TMUX6112 TMUX6113 开启和关闭时间与温度的关系图 6-9 开启和关闭时间与温度的关系
TMUX6111 TMUX6112 TMUX6113 串扰与频率间的关系
VDD = 15V，VSS = -15V，TA = 25°C
图 6-11 串扰与频率间的关系
TMUX6111 TMUX6112 TMUX6113 导通响应与频率间的关系
VDD = 15V，VSS = -15V，TA = 25°C
图 6-13 导通响应与频率间的关系
TMUX6111 TMUX6112 TMUX6113 电容与源极电压之间的关系
VDD = 15V，VSS = -15V，TA = 25°C
图 6-15 电容与源极电压之间的关系
TMUX6111 TMUX6112 TMUX6113 导通电阻与源极或漏极电压之间的关系
单电源运行 (TA = 25°C)
图 6-2 导通电阻与源极或漏极电压之间的关系

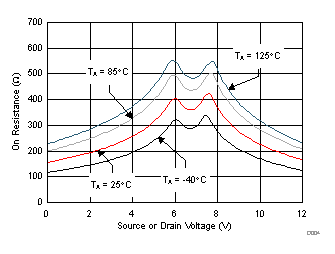

TMUX6111 TMUX6112 TMUX6113 导通电阻与源极或漏极电压之间的关系
VDD = 12V，VSS = 0V
图 6-4 导通电阻与源极或漏极电压之间的关系

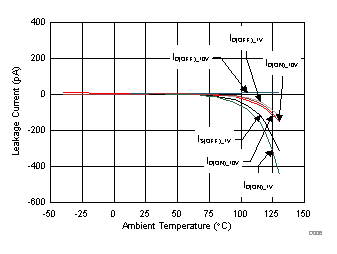

TMUX6111 TMUX6112 TMUX6113 漏电流与温度间的关系
VDD = 12V，VSS = 0V
图 6-6 漏电流与温度间的关系
TMUX6111 TMUX6112 TMUX6113 电荷注入与漏极电压间的关系
TA = 25°C
图 6-8 电荷注入与漏极电压间的关系
TMUX6111 TMUX6112 TMUX6113 关断隔离与频率间的关系
TA = 25°C
图 6-10 关断隔离与频率间的关系
TMUX6111 TMUX6112 TMUX6113 THD+N 与频率间的关系
TA = 25°C
图 6-12 THD+N 与频率间的关系
TMUX6111 TMUX6112 TMUX6113 ACPSRR 与频率间的关系
A.
VDD = 15V，VSS = –15V，VPP= 0.62V，TA = 25°C
图 6-14 ACPSRR 与频率间的关系
TMUX6111 TMUX6112 TMUX6113 电容与源极电压之间的关系
VDD = 12V，VSS = 0V，TA = 25°C
图 6-16 电容与源极电压之间的关系
