8.1.1 导通电阻

TMUX6111, TMUX6112, and TMUX6113 的导通电阻是器件源极 (Sx) 和漏极 (Dx) 引脚之间的欧姆电阻。导通电阻随输入电压和电源电压的变化而变化。符号 RON 用于表示导通电阻。图 8-1 展示了用于测量 RON 的测量设置。电压 (V) 和电流 (ICH) 通过此设置进行测量，RON 的计算方法如方程式 1 所示：

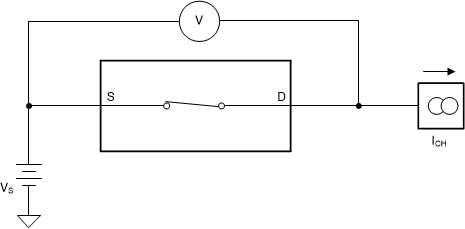

TMUX6111 TMUX6112 TMUX6113 导通电阻测量设置图 8-1 导通电阻测量设置
方程式 1. RON = V / ICH
