8.1.10 THD + 噪声

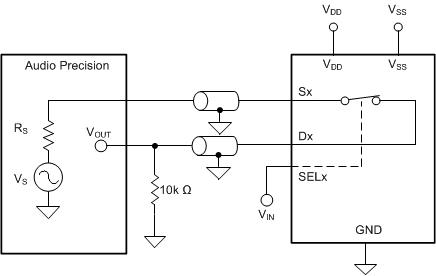

信号的总谐波失真 (THD) 是对谐波失真的度量，定义为多路复用器输出端所有谐波分量的功率之和与基频功率之比。TMUX6111, TMUX6112, and TMUX6113 的导通电阻随输入信号振幅的变化而变化，当漏极引脚连接到低阻抗负载时，会导致失真。总谐波失真加上噪声表示为 THD+N。图 8-10 展示了用于测量 TMUX6111, TMUX6112, and TMUX6113 THD+N 的设置。

TMUX6111 TMUX6112 TMUX6113 THD+N 测量设置图 8-10 THD+N 测量设置
