8.3.2 超低电荷注入

TMUX6111, TMUX6112, and TMUX6113 采用简单的传输门拓扑结构实现，如图 8-7 所示。与 NMOS 和 PMOS 相关的杂散电容中的任何不匹配都会在开关断开或闭合时导致输出电平发生变化。这些器件利用特殊的电荷注入消除电路，可将源极 (Sx) 至漏极 (Dx) 的电荷注入降低至最低 0.6pC（在 VS = 0V 条件下），如图 8-13 所示。

TMUX6111 TMUX6112 TMUX6113 传输门拓扑图 8-12 传输门拓扑

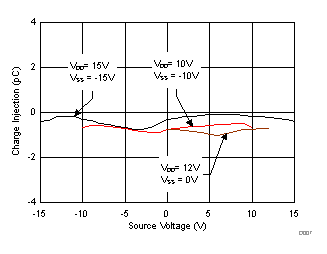

TMUX6111 TMUX6112 TMUX6113 源极至漏极电荷注入与源极或漏极电压间的关系图 8-13 源极至漏极电荷注入与源极或漏极电压间的关系
