8.1.3 导通漏电流

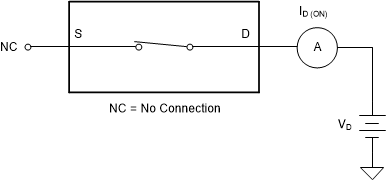

导通漏电流定义为开关在导通状态时流入或流出漏极引脚的漏电流。在测量期间，源极引脚保持悬空。图 8-3 展示了用于测量导通漏电流（用 ID(ON) 表示）的电路。

TMUX6111 TMUX6112 TMUX6113 导通漏电流测量设置图 8-3 导通漏电流测量设置
