8.1.6 电荷注入

TMUX6111, TMUX6112, and TMUX6113 具有简单的传输门拓扑。NMOS 和 PMOS 晶体管之间电容的任何不匹配都会导致在栅极信号的下降沿或上升沿期间向漏极或源极注入电荷。注入器件源极或漏极的电荷量称为电荷注入，用符号 QINJ 表示。图 8-6 显示了用于测量电荷注入的设置。

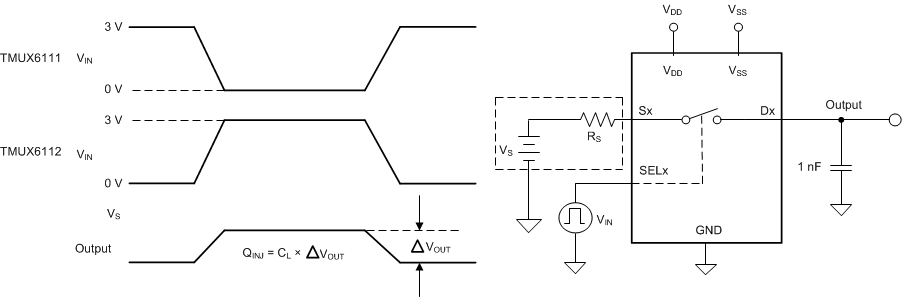

TMUX6111 TMUX6112 TMUX6113 电荷注入测量设置图 8-6 电荷注入测量设置
