9.3 电源相关建议

TMUX6111, TMUX6112, and TMUX6113 在 ±5V 至 ±17V（单电源模式下为 10V 至 17V）的宽电源范围内运行。此类器件还适用于非对称电源，例如 VDD = 12V 和 VSS = -5V。为提高电源噪声抗扰度，可在 VDD 和 VSS 引脚与接地端之间使用 0.1µF 至 10µF 的电源去耦电容器。在电源斜升之前，务必确保已建立接地 (GND) 连接。作为最佳实践，建议在双电源或非对称电源应用中先斜升 VSS，然后再斜升 VDD。

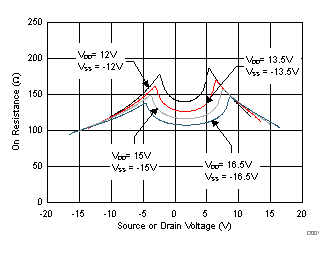

设备的导通电阻随电源电压的变化而变化，如图 9-3 所示。

TMUX6111 TMUX6112 TMUX6113 导通电阻随电源和输入电压的变化图 9-3 导通电阻随电源和输入电压的变化
