6.9 典型特性 (TMP112-Q1)

在 TA = 25°C 且 V+ = 3.3V 时测得（除非另有说明）。

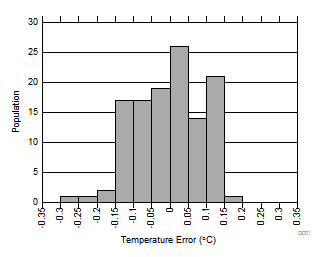

TMP112-Q1 TMP112D-Q1 25°C 时的温度误差
图 6-2 25°C 时的温度误差
TMP112-Q1 TMP112D-Q1 温度误差与温度间的关系
图 6-4 温度误差与温度间的关系
TMP112-Q1 TMP112D-Q1 关断电流与温度间的关系
图 6-6 关断电流与温度间的关系
TMP112-Q1 TMP112D-Q1 转换时间与温度间的关系
图 6-8 转换时间与温度间的关系
TMP112-Q1 TMP112D-Q1 精度与电源间的关系
图 6-3 精度与电源间的关系
TMP112-Q1 TMP112D-Q1 平均静态电流与温度间的关系
每秒四次转换
图 6-5 平均静态电流与温度间的关系
TMP112-Q1 TMP112D-Q1 静态电流与总线频率间的关系
3.3V 电源电压时的温度
图 6-7 静态电流与总线频率间的关系
