8.1.2 输入偏移电压归零

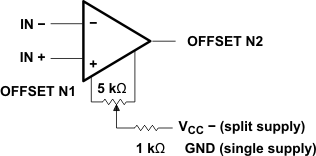

TLE202xM 系列提供外部空引脚，其可用于进一步降低输入偏移电压。图 8-2 展示了需要此功能时，如何连接电路。当不需要外部归零时，让归零引脚悬空即可。

TLE2021AM TLE2021B TLE2021M-MIL TLE2022AM-MIL TLE2022BM TLE2022M-MIL TLE2024AM TLE2024BM-MIL TLE2024M 输入失调电压零电路图 8-2 输入失调电压零电路
