6.8 典型特性：3V 单电源

Rf = 402Ω，Vout = 100mVPP，有关电阻器值，请参阅图 7-1 和表 8-1
图 6-19 小信号频率响应与增益间的关系
Vout = 100mVPP，请参阅图 7-1（Vocm 经过调节）
图 6-21 小信号频率响应与 Vocm 之间的关系
负载上 100mVPP，Av = 2（请参阅图 7-11），在 Cload 之前的输出端添加两个串联 Ro
图 6-23 小信号频率响应与 Cload 之间的关系

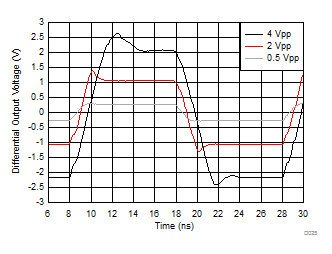

50MHz 输入，0.3ns 输入边沿速率，单端输入至差分输出，直流耦合，请参阅图 7-3
图 6-25 小信号和大信号阶跃响应
G = 5V/V，50MHz 输入，0.3ns 输入边沿速率，单端输入至差分输出，请参阅图 7-1
图 6-27 小信号和大信号阶跃响应
以 2ns 输入转换时间进行仿真，
（请参阅图 7-3）
图 6-29 小信号和大信号阶跃稳定时间

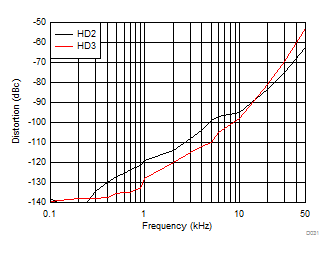

2VPP 输出，请参阅图 7-1（Vs+ = 3V，Vocm = 1.5V）
图 6-31 谐波失真随频率变化的情况
单音 1VPP，请参阅图 7-1（Vs+ = 3V，Vocm = 1.5V）
图 6-33 IMD2 和 IM3 随频率变化的情况
f = 10MHz，2VPP 输出，
请参阅图 7-3（Vocm 经过调节）
图 6-35 谐波失真与 Vocm 之间的关系
请参阅图 7-1（VCC = 3V，Vocm = 1.5V）

图 6-20 频率响应与 Vopp 之间的关系

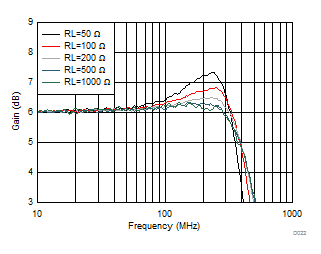

Vout = 100mVPP，请参阅图 7-1（Rload 经过调节）
图 6-22 小信号频率响应与 Rload 之间的关系
输出端的两个 Ro 连接到差分 Cload（与 500Ω 电阻并联），请参阅图 7-11 和表 8-1
图 6-24 建议的 Ro 与 Cload 之间的关系
500mVPP 输出连接到 22pF Cload，请参阅图 7-11（Vs+ = 3V，Vocm = 1.5V）
图 6-26 容性负载的阶跃响应
G = 5V/V，500mVpp 输出连接到 22pF Cload，请参阅图 7-11 和表 8-1
图 6-28 容性负载的阶跃响应
单端到差分增益为 2
（请参阅图 7-3），> 2 倍的输入过驱
图 6-30 过驱恢复性能
f = 10MHz，请参阅图 7-1（Vs+ = 3V，Vocm = 1.5V）
图 6-32 谐波失真与输出摆幅之间的关系
f = 10MHz，请参阅图 7-1（Vs+ = 3V，Vocm = 1.5V）
图 6-34 谐波失真与 Rload 之间的关系
f = 10MHz，2VPP 输出，
有关增益设置，请参阅图 7-1 和表 8-1
图 6-36 谐波失真与增益间的关系
